Importador Vissim¶

O importador Vissim importa redes do software de microssimulação Vissim e possui os seguintes recursos:

• Importar dados geométricos da rede, para definir objetos como seções, nós e centroides.
• Importar matrizes OD.
• Importar informações do plano de controle (somente para arquivos INP).
• Importar informações de transporte público.

Uma rede Visum deve ser importada para uma novo documento do Aimsun sem conter geometria anterior.

Importação do Vissim para o Aimsun Next¶

A importação de redes do Vissim lê os arquivos de rede e cria todos os elementos definidos, mantendo a correspondência entre objetos Vissim e Aimsun. Esta interface suporta arquivos Vissim *.inp até a versão 5.40 e arquivos Vissim *.inpx até a versão 8.0.

Importação de uma rede do Vissim¶

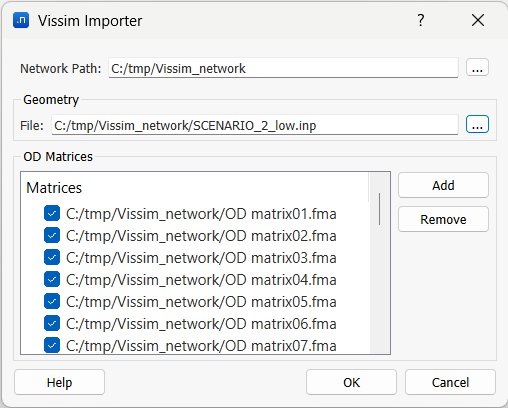

O primeiro passo para importar uma rede do Vissim é definir o diretório no qual os arquivos do Vissim estão armazenados. Uma vez selecionado o caminho, o arquivo de geometria *.inp ou *.inpx e todas as matrizes *.fma na pasta são automaticamente adicionados às configurações do editor, mostradas na figura abaixo. No entanto, é possível adicionar matrizes de qualquer outra pasta (clicando no botão Add). Somente as matrizes marcadas serão importadas.

Relação entre objetos Vissim e Aimsun¶

Links do Vissim e Seções do Aimsun¶

Similaridades¶

Vissim Links têm um identificador único, que é mantido no External ID da seção viária do Aimsun.

Vissim Links podem ter muitos pontos de controle, que definem a forma do link. As seções viárias do Aimsun tentam manter a forma original, mas podem simplificar o número de pontos.

As seções viárias do Aimsun Next manterão informações como o número de faixas, a largura das faixas e o comprimento. Propriedades relacionadas ao tipo de via não são importadas nesta versão.

Diferenças¶

O Vissim não define movimentos de conversão da mesma forma que o Aimsun Next. Os Links do Vissim podem ter movimentos de conversão em qualquer parte do link. O importador emprega as seguintes etapas para criar um modelo Aimsun:

• Dividir o Vissim Link em segmentos de comprimento Comprimento do Segmento (um parâmetro definido no arquivo Vissim Geometry)
• Leia os conectores e associe-os ao segmento no início do conector (movimento de conversão de saída) e ao segmento no final do conector (movimento de conversão de entrada)
• A seção viária do Aimsun será dividida dependendo do número de movimentos de conversão e do tipo dos movimentos de conversão em cada segmento de link, como mostrado nas imagens a seguir:

Estacionamentos do Vissim e Centroides do Aimsun¶

Cada Vissim Parking Lot pertence a uma única Zone, indexada por um identificador único.Uma Vissim Zone tem a mesma função que um Aimsun Centroid, Portanto, ao traduzir a rede, o Aimsun Centroid External ID é inicializado com o identificador da Vissim Zone.

O Vissim Parking Lot define a conexão de ou para um Vissim Link. Levando em conta o FRACTION parâmetro, a conexão pode ser para uma seção (Fraction = 1.0) ou de uma seção (Fraction = 0.0)

A posição de cada Aimsun Centroid é calculada a partir de suas conexões.

Nós do Aimsun¶

Esta é a parte mais complexa da importação. O Vissim não define nós; consequentemente, é necessário um processo para criar nós depois que todos os movimentos de conversão tiverem sido criados no modelo Aimsun, em que:

• Seção de Origem: Todos os movimentos de conversão de uma seção deve estar no mesmo nó
• Seção de Destino: todos os movimentos de conversão para uma seção deve estar no mesmo nó
• Turn Intersection: Um par de movimentos de conversão que se intersectam deve estar no mesmo nó

Todas essas restrições e o fato de que um modelo Vissim pode ter links que aparecem dentro de uma área de junção podem gerar nós que têm movimentos de conversão demais ou que não agrupam movimentos de conversão que deveriam estar no mesmo nó e devem ser editados manualmente. Exemplos são mostrados aqui.

Planos de Controle¶

Planos de Controle do Vissim são importados apenas de arquivos *.inp; arquivos *.inpx não têm informações sobre fases.

Vissim Control Plans podem ser definidos em qualquer posição em uma seção; portanto, o importador tentará localizar um nó existente e anexar o plano de controle a ele. Se isso falhar, ele dividirá a seção na posição especificada, deixando uma pequena lacuna para criar o novo nó.

Depois que o nó for selecionado, apenas planos de controle fixos serão importados.

Planos de controle externos são importados como controladores Aimsun e conectados ao nó apropriado.

Matrizes Vissim e matrizes OD do Aimsun¶

As matrizes do Vissim listam viagens entre cada par de zonas. O Vissim também define o horário em que a matriz é aplicada à rede e um fator de escala, que multiplica todos os valores da matriz. O Aimsun Next usa as mesmas definições; portanto, é feita uma correspondência 1:1 entre as matrizes do Aimsun e as matrizes do Vissim importadas, com a exceção de que o tipo de veículo não é definido, pois o Vissim não define (no arquivo da matriz) qual veículo está associado à matriz.

Tipos de Veículos Vissim¶

O Aimsun Next importa apenas o comprimento e a largura de um tipo de veículo do Vissim. Todos os outros atributos de Vehicle type são inicializados usando os parâmetros padrão do Aimsun Next.

Transporte público Vissim¶

O importador cria toda a infraestrutura de transporte público (paradas e linhas) e define os horários da tabela de horários de acordo com a definição do Vissim. Ele também atribui o tipo de veículo Vissim importado se ele já estiver definido no arquivo de rede Vissim; caso contrário, o tipo de veículo "bus" do Aimsun Next é definido.

Detectores Vissim¶

O importador cria todos os detectores definidos no Vissim. Se o detector estiver vinculado a qualquer interseção controlada externamente, a conexão entre o controlador e o detector também será criada.
