Visualizando Saídas de Microssimulação¶

Observação sobre licenças: Estes exercícios requerem uma licença das edições Aimsun Next Lite, Pro, Advanced ou Expert.

• Introdução
• Exercício 1. Visualização de Dados de Veículos Durante uma Simulação
• Exercício 2. Visualização de Séries Temporais para Objetos
• Exercício 3. Visualização de Séries Temporais para Diferentes Objetos no Visualizador de Séries Temporais
• Exercício 4. Usando Modos de Visualização e Estilos (I) – Modos de Visualização e Janela de Legenda
  • 4.1 Modos de visualização
  • 4.2 Uso da Janela de Legenda para Modificar Modos de Visualização e Estilos
• Exercício 5. Uso de Modos de Visualização e Estilos (II) – Velocidade do Veículo
• Exercício 6. Usando Modos de Visualização e Estilos (III) – Diagramas
  • 6.1 Centroids
  • 6.2 Veículos de Transporte Público
• Exercício 7. Adição de Rótulos Dinâmicos de Atributos

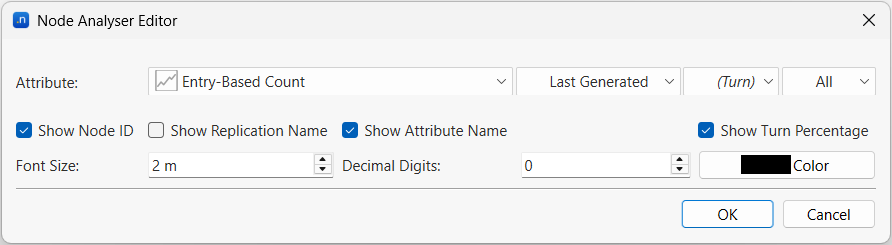

• Exercício 8. Adicionando Rótulos Dinâmicos do Analyzer
• Exercício 9. Visualizando Estatísticas de Centroide
• Exercício 10. Visualizando Estatísticas de Faixa
• Exercício 11. Visualização de Estatísticas de Controle de Tráfego

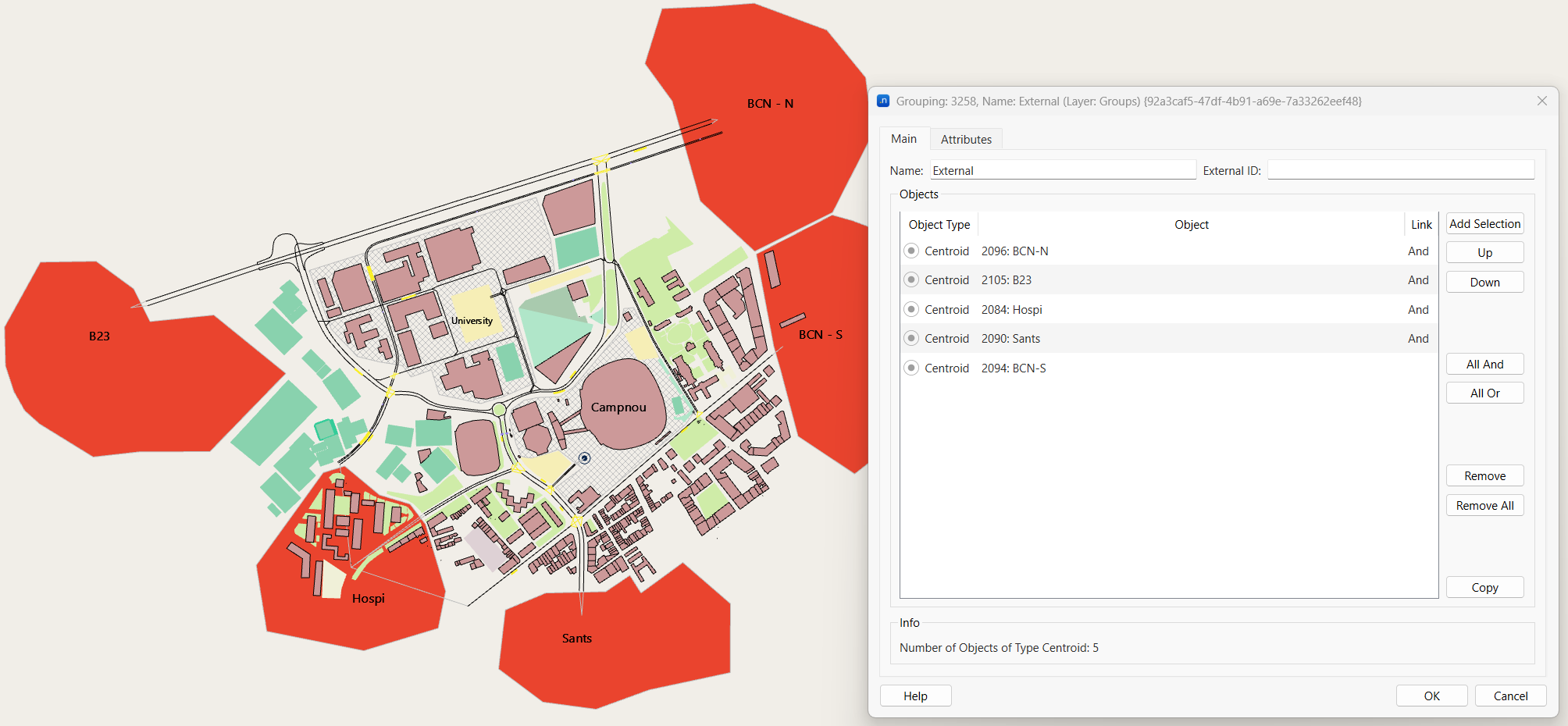

• Exercício 12. Visualização de Estatísticas para Objetos Agrupados

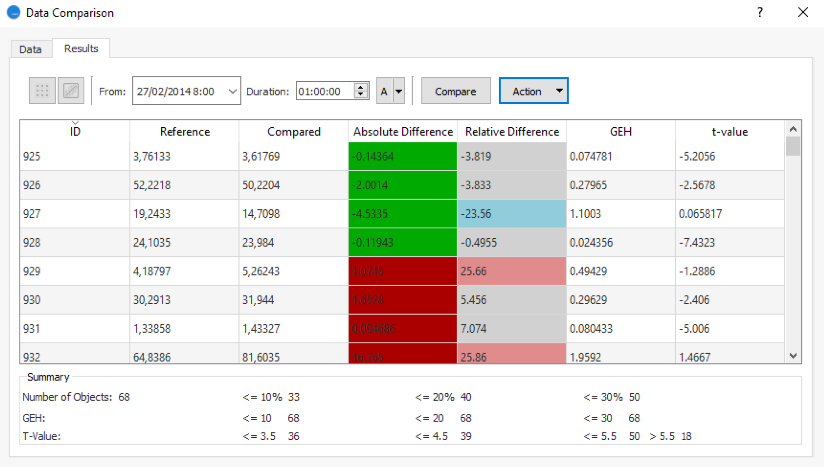

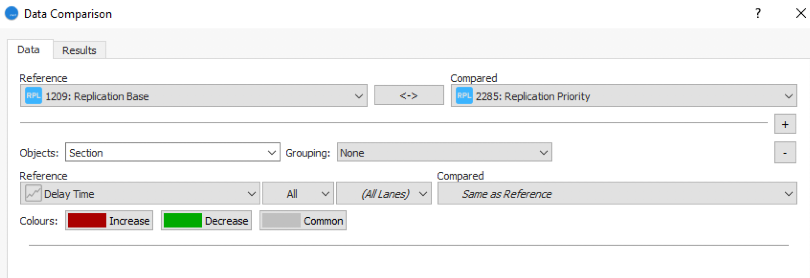

• Exercício 13. Comparação de Dados

Introdução¶

Nestes exercícios, veremos várias maneiras de obter saídas visuais de simulação e de visualizar estatísticas.

Visualizaremos dados de um único veículo durante a execução de uma simulação microscópica. Usaremos o Visualizador de Séries Temporais para visualizar dados durante uma simulação. Definiremos estilos de visualização e modos de visualização para apresentar resultados na vista 2D usando cores, formas e rótulos. Criaremos um layout de impressão para apresentar dados e, por fim, compararemos dados de diferentes simulações. -Isto está correto? Não fazemos mais?

Os experimentos destes exercícios usam modelos do simulador microscópico.

As cópias de backup dos arquivos relacionados a estes exercícios estão em [Aimsun_Next_Installation_Folder]/docs/tutorials/2_Outputs.

Exercício 1. Visualização de Dados de Veículos Durante uma Simulação¶

Enquanto uma simulação está em execução, informações sobre o estado da rede e dos veículos dentro dela estão disponíveis.

Para visualizar dados dos veículos durante uma simulação:

1. Comece com o Rede inicial opção para este tutorial.

2. Na pasta Cenários, clique com o botão direito Base da replicação > Executar simulação animada (Autorun). Isso inicia uma simulação animada, visível na vista 2D, e as ferramentas de reprodução são exibidas na parte superior da janela.

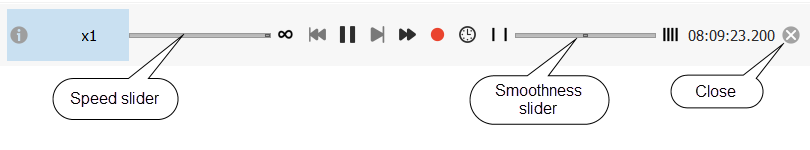

3. Use os controles deslizantes na caixa de controle da simulação para definir a suavidade e a velocidade da simulação.




4. Pause a simulação depois que pelo menos 10 minutos de tempo simulado tiverem passado e clique no Info ícone para mostrar dados de simulação em tempo real.




   O aba Resumo de saídas que é exibida mostra o número de veículos em filas virtuais (Aguardando para Entrar), o número que está atualmente na rede (Dentro), o número que passou pela rede e saiu dela (Fora) e o número que perdeu suas rotas (Perdidos Dentro e Perdidos Fora).

5. Na vista 2D, dê um duplo clique em um veículo para exibir seus atributos atuais.

6. Clique no Atributos estáticos aba (ID, Origin, Destination, Parameters, etc.) e na Atributos Dinâmicos aba (Velocidade Atual, Velocidade Anterior, Aceleração, etc.). Opcional: Se você quiser acompanhar este veículo específico durante a simulação, marque o Siga caixa.




7. Para visualizar o percurso do veículo pela rede, clique no Caminho aba e a partir da Caminho na lista suspensa, selecione Atual e depois escolha uma exibição Cor.

   O caminho seguido pelo veículo desde sua origem até o destino é mostrado. Você também pode selecionar Próximas Seções ou Inicial na lista de opções de Path.




8. Para coletar os dados de série temporal do veículo, clique no Atributos Dinâmicos guia e marque a caixa Coletar Dados de Séries Temporais. Uma nova aba chamada Séries Temporais é adicionado à caixa de diálogo.

9. Qualquer parâmetro de veículo pode ser mostrado conforme muda ao longo do tempo até sair do modelo. Por exemplo, clique na variável Velocidade TS e retomar a simulação. Observação: Se você não conseguir ver as variáveis, talvez precise clicar na Variáveis botão.




10. Clique Gráfico para ver as séries temporais e retomar a simulação para começar a coletar dados.




Exercício 2. Visualização de Séries Temporais para Objetos¶

Durante e após uma simulação dinâmica, podemos visualizar os dados coletados para cada um dos objetos no modelo (seções, nós, detectores etc.). Neste exercício, visualizaremos séries temporais para um detector e uma seção.

Para visualizar séries temporais para um detector:

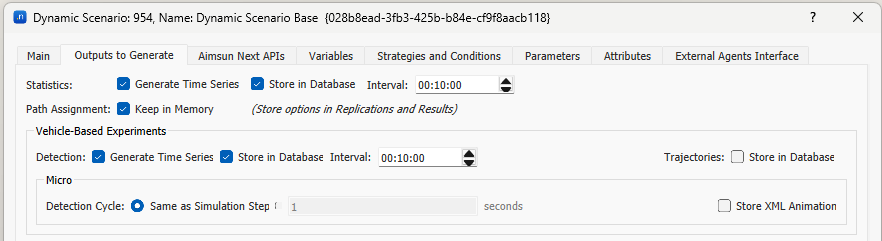

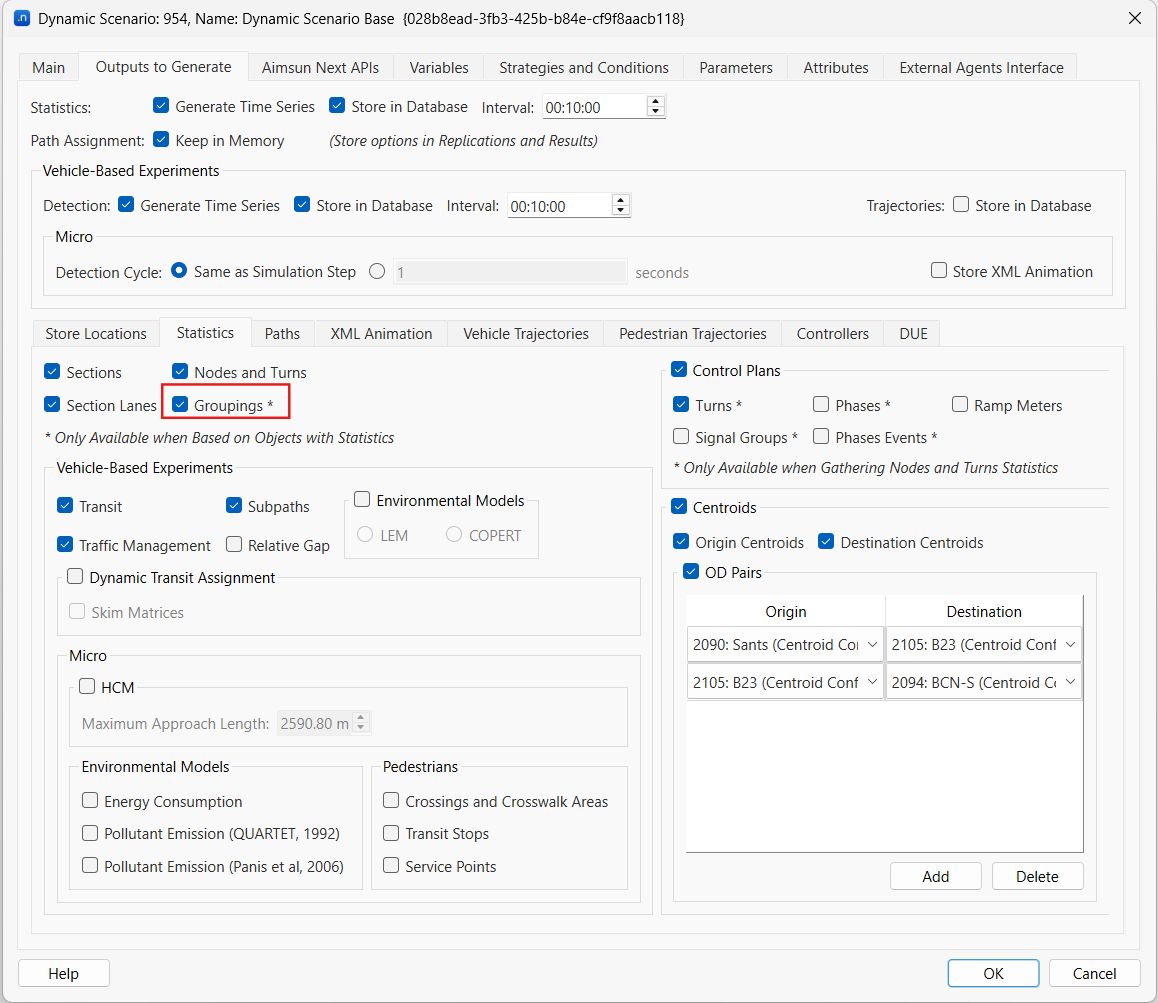

1. Abra o cenário Base de Cenário Dinâmico e clique no Saídas a Gerar aba. Revise os parâmetros definidos aqui; observe que Intervalo is 00:10:00.

2. Execute a replicação completamente, caso não a tenha executado no exercício anterior.
3. Na visualização 2D, clique duas vezes em um objeto detector.

4. Clique na Séries Temporais aba.

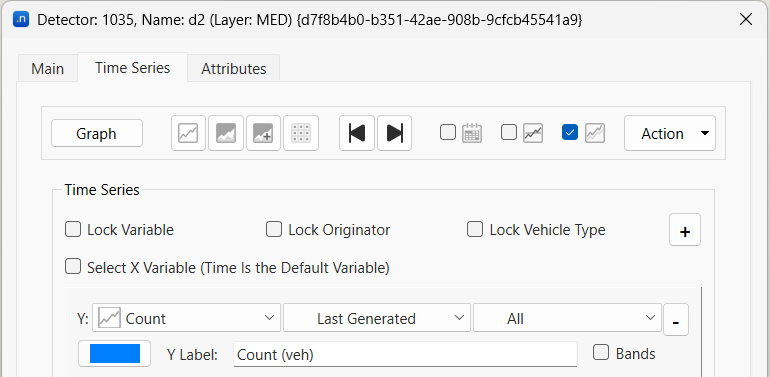

5. Clique Variáveis e para o Y eixo, selecione Contagem e Último gerado.

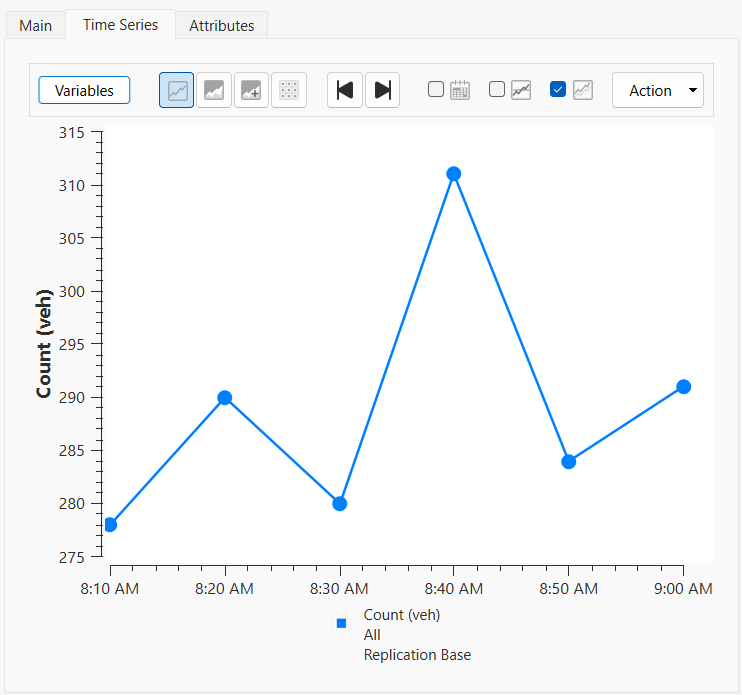

6. Clique Gráfico para ver as contagens dos detectores ao longo de intervalos consecutivos de 10 minutos plotadas como um gráfico.

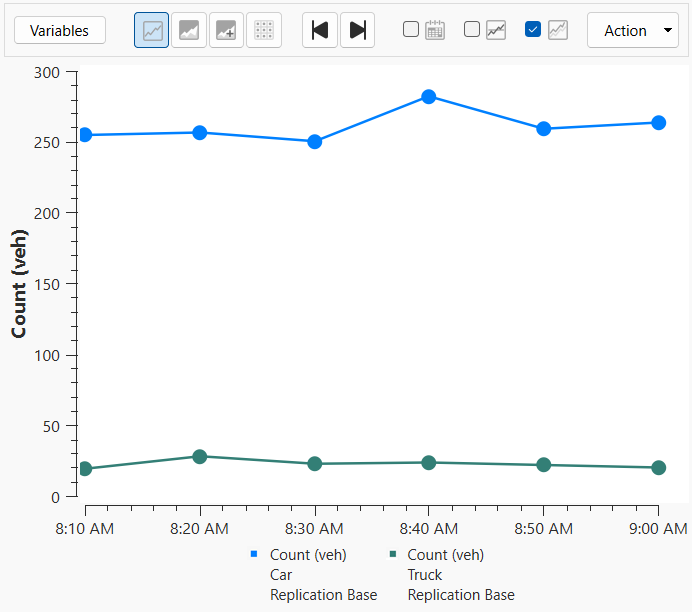

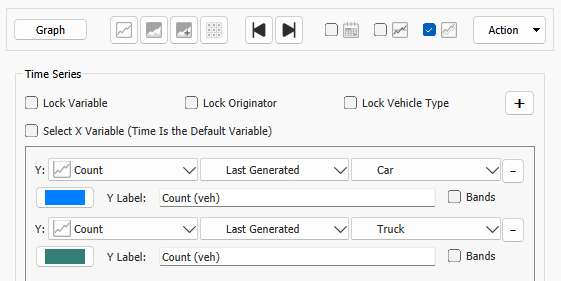

7. É possível mostrar mais de uma série temporal simultaneamente. Agora configuraremos as variáveis para que as contagens tanto de car quanto de truck sejam mostradas. Clique Variáveis. Clique e, a partir da terceira lista suspensa para cada Y eixo, escolha Carro para a primeira série temporal e Caminhão para o segundo, conforme mostrado abaixo.

8. Clique Gráfico para mostrar ambas as séries em forma de gráfico.


Você pode visualizar séries temporais para qualquer objeto da rede. Por exemplo, a captura de tela abaixo mostra a média número de paradas que os veículos realizam em uma seção selecionada por intervalo.

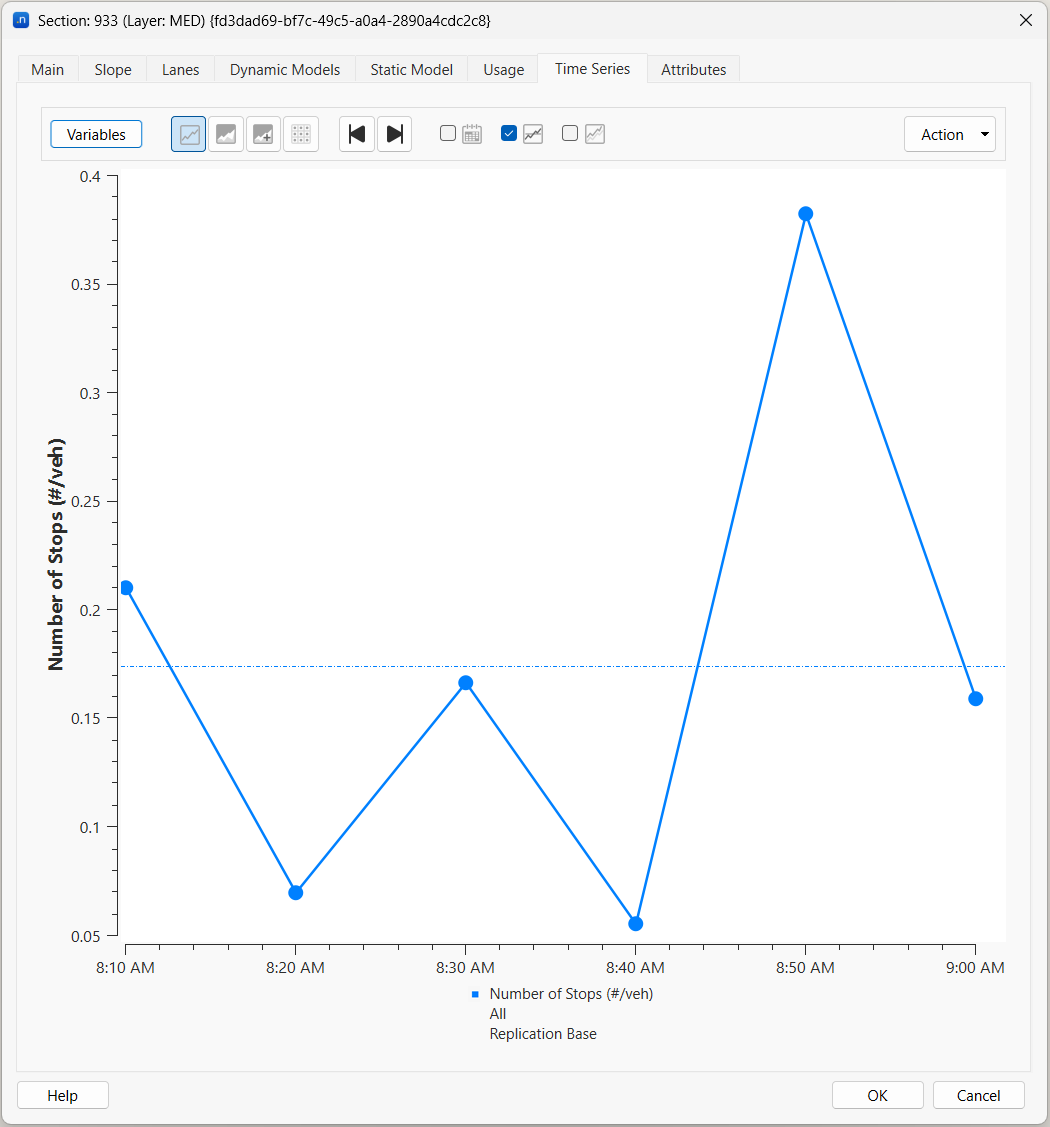

Para visualizar séries temporais de uma seção:

1. Abra uma seção (nosso exemplo é a Seção 933).
2. Clique na Séries Temporais aba.
3. Marque o Média opção para exibir uma linha pontilhada que representa a média ao longo da duração da simulação.
4. Clique Variáveis e escolha Número de Paradas.
5. Clique para voltar ao Gráfico.

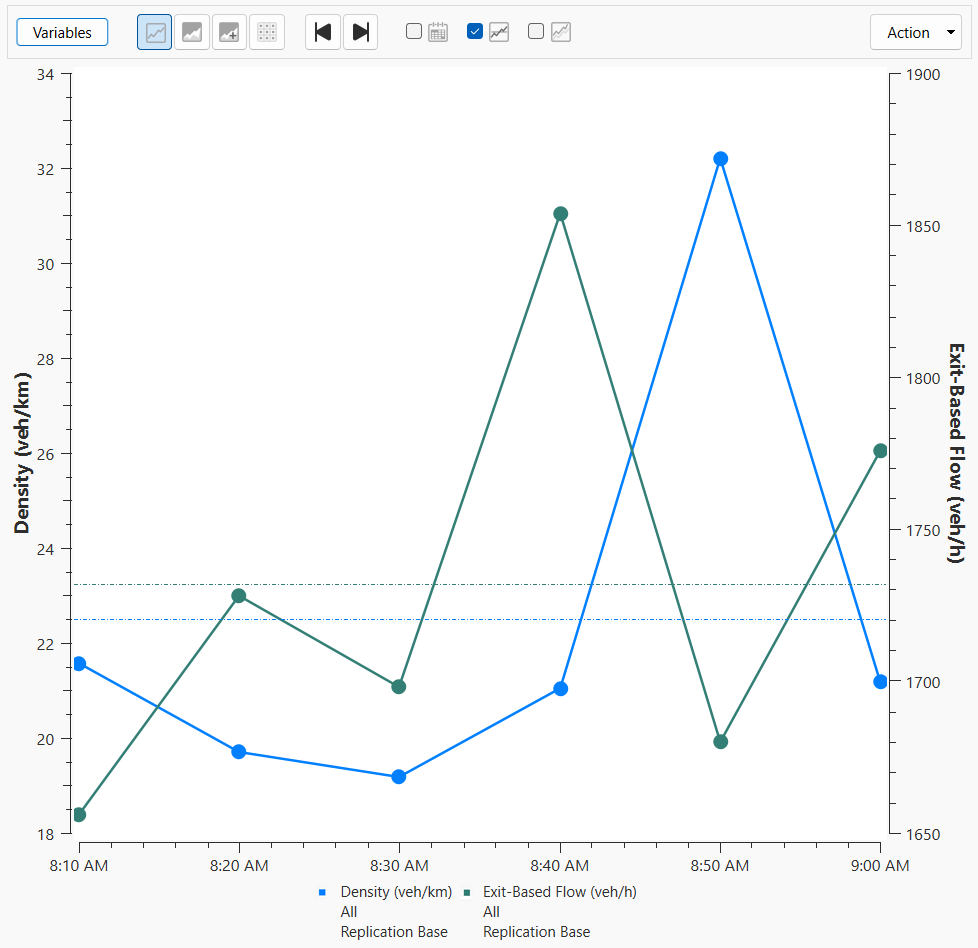

6. Também é possível exibir simultaneamente séries temporais expressas em unidades comuns (e até diferentes). Para definir as variáveis abaixo, clique e selecione Densidade e Fluxo baseado na saída para os dois Y eixos.

7. Clique Gráfico para ver a série temporal plotada.


Exercício 3. Visualização de Séries Temporais para Diferentes Objetos no Visualizador de Séries Temporais¶

Também é possível mostrar séries temporais para mais de um objeto no mesmo gráfico. Neste exercício, usaremos o Visualizador de Séries Temporais para comparar o tempo de atraso em diferentes seções que conduzem a uma interseção (nó).

Dica: Para que isso funcione, você deve ter executado a simulação e gerado/recuperado as saídas.

Para visualizar diferentes objetos no Visualizador de Séries Temporais:

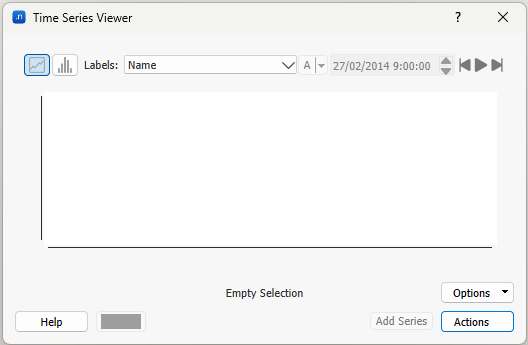

1. Selecione a opção de menu Análise de Dados > Visualizador de Séries Temporais.




2. Com o Time Series Viewer aberto, selecione as três aproximações da interseção 2062 conforme mostrado na captura de tela abaixo. Na parte inferior do visualizador, selecione Tempo de atraso baseado na saída e Último gerado.




3. Clique Adicionar série para adicionar os dados de Tempo de Atraso Baseado na Saída para cada seção ao gráfico.




4. Opcional: Se a escala não estiver clara, a partir do Ações no menu suspenso, selecione Escala automática para ajustar.

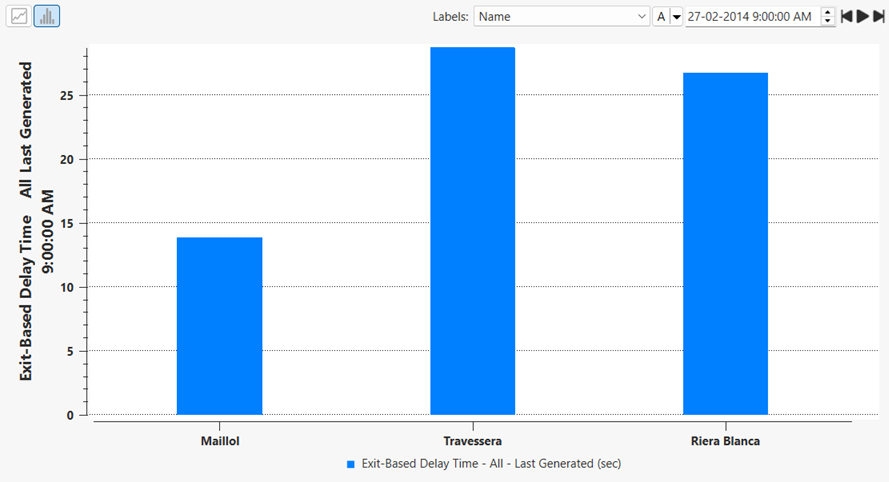

5. Para ver o resultado expresso como um gráfico de barras, clique .




Isso nos permite ver os valores das três seções em um período fixo de tempo, neste caso às 09:00:00 (ou seja, o intervalo 08:50:00 - 09:00:00).

Podemos usar o relógio e os comandos no canto superior direito para ver os valores de diferentes intervalos:

1. Clique no botão de reprodução para mostrar a progressão das estatísticas do início ao fim da simulação.

2. Clique nos botões de avançar e voltar para percorrer a simulação um intervalo por vez.

3. Para visualizar valores agregados: padrão (média ou soma, dependendo da variável), média, soma, mín. e máx., selecione-os na lista suspensa rotulada A.




Exercício 4. Usando Modos de Visualização e Estilos (I) – Modos de Visualização e Janela de Legenda¶

O Aimsun Next vem com muitos modelos prontos modos de visualização e estilos de visualização que visualizam condições da rede e resultados. Alguns são úteis durante uma simulação, alguns durante a calibração de um modelo, e outros são úteis para observar resultados durante e após uma simulação.

Neste exercício, examinaremos alguns modos de visualização e alteraremos visualizações usando o Janela de legenda. Ative-o pelo menu Janela > Windows > Legenda, ou você também pode alternar a janela Legend entre ativada e desativada clicando na vista 2D e digitando e.

Na primeira parte deste exercício, examinaremos três modos de visualização, que são PARÂMETROS: Seções de Capacidade, CALIBRATION: Color by Turn, e Fluxo simulado.

4.1 Modos de visualização¶

Para ativar um modo de visualização, selecione-o no Modo de Visualização campo suspenso na parte superior da vista 2D.

1. Selecione o modo de visualização PARÂMETROS: Seções de Capacidade.




   A rede é atualizada com uma visualização da capacidade nas seções. A janela Legend contém a chave de cores relacionada aos elementos visuais.




2. Opcional: Se quiser mostrar todos não afetado objetos (polígonos de fundo, por exemplo) em escala de cinza, selecione a opção de menu View > Gray Mode. Isso torna os objetos de seu interesse mais destacados.

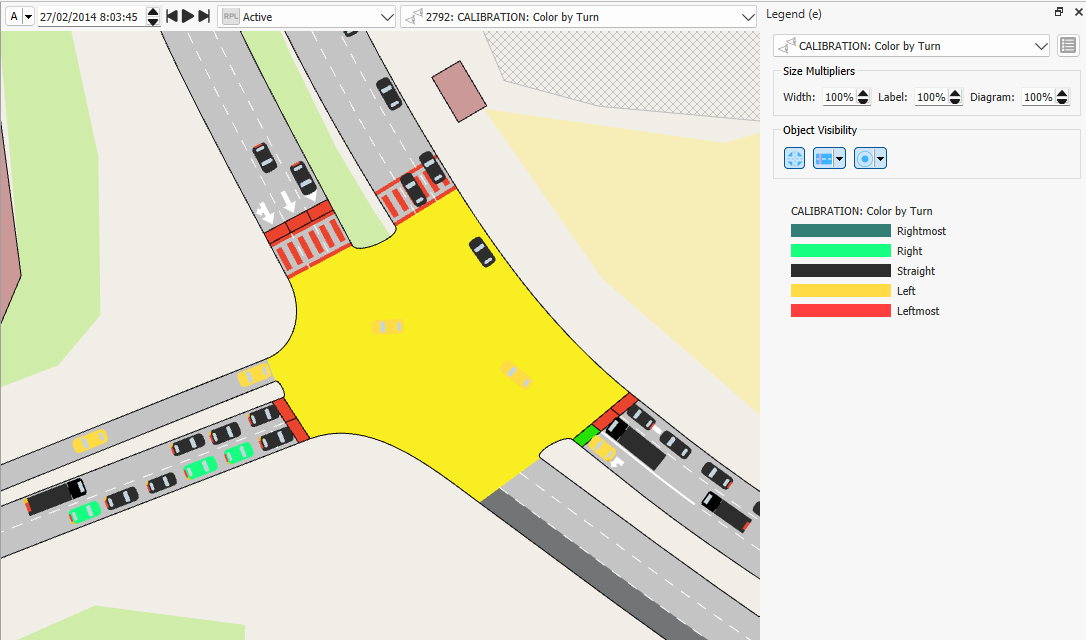

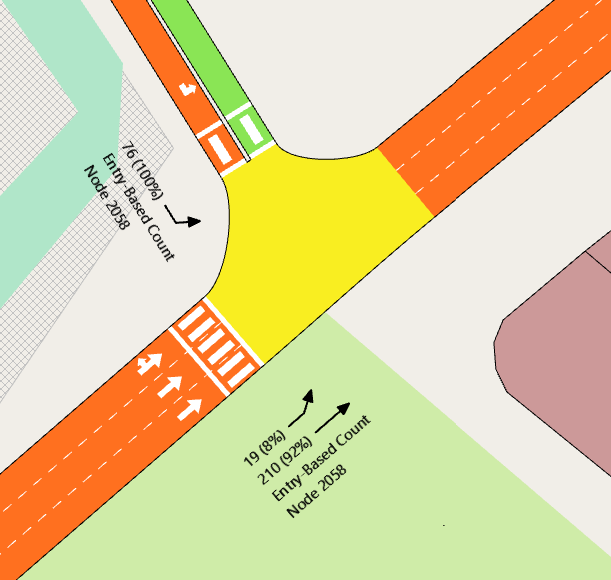

3. Selecione o modo de visualização CALIBRATION: Color by Turn. Execute a simulação para ver o efeito deste modo de visualização, pois ele colore os veículos da simulação de acordo com o movimento de conversão pretendido.

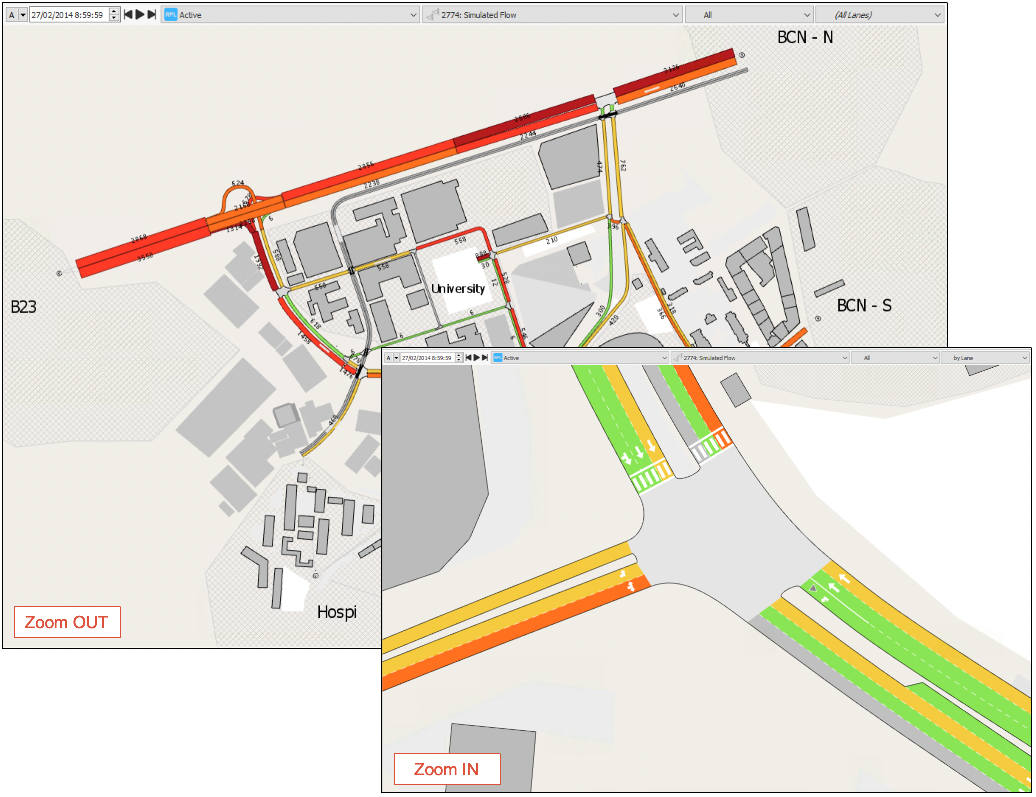

4. Selecione o modo de visualização Fluxo simulado. Ao aumentar o zoom, você pode selecionar a visualização de valores "by Lane" no menu suspenso mais à direita.




5. Como este modo de visualização varia ao longo do tempo da simulação, quando a simulação termina, podemos usar o relógio no canto superior esquerdo da visualização 2D para ver diferentes resultados ao longo do tempo e exibir diferentes valores agregados, conforme abordado no exercício anterior com o relógio do visualizador de séries temporais.

4.2 Uso da Janela de Legenda para Modificar Modos de Visualização e Estilos¶

A janela Legend permite modificar elementos dos modos de visualização e estilos sem precisar acessá-los individualmente.

Para usar os multiplicadores da Legenda:

1. Mostre a janela Legenda, conforme descrito anteriormente.

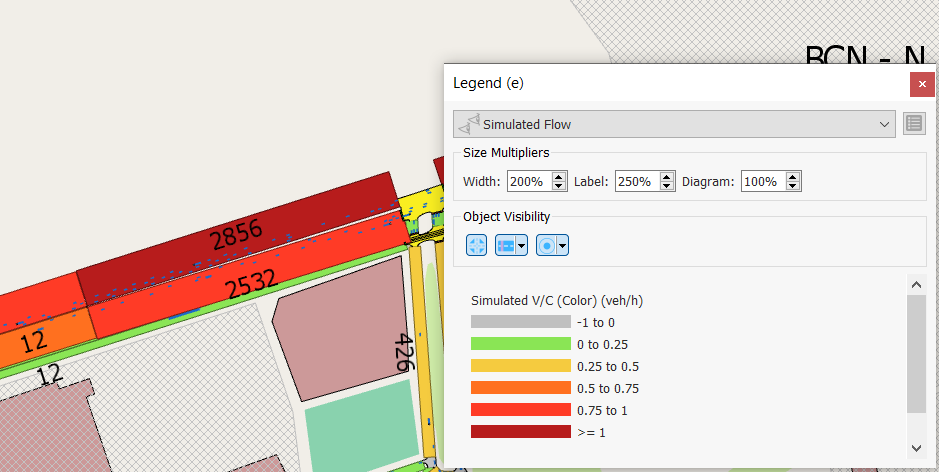

   Em Size Multipliers, há parâmetros Width, Label e Diagram que você altera para aumentar ou diminuir o tamanho dos elementos em um modo de visualização.

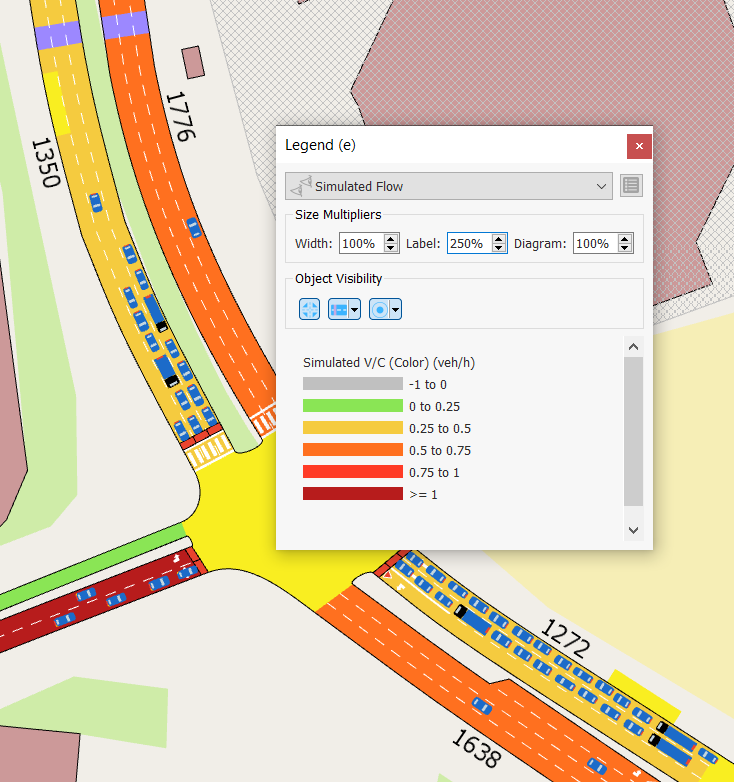

2. Aumentar Rótulo a 250%. Os rótulos serão expandidos como na captura de tela abaixo.




3. Aumentar Largura para 200% para alargar as visualizações nas seções, como abaixo. Dica: primeiro afaste o zoom, para que o modo de visualização Simulated Flow aplique as larguras.




4. Experimente valores diferentes para encontrar a combinação correta para exibir as informações com clareza.

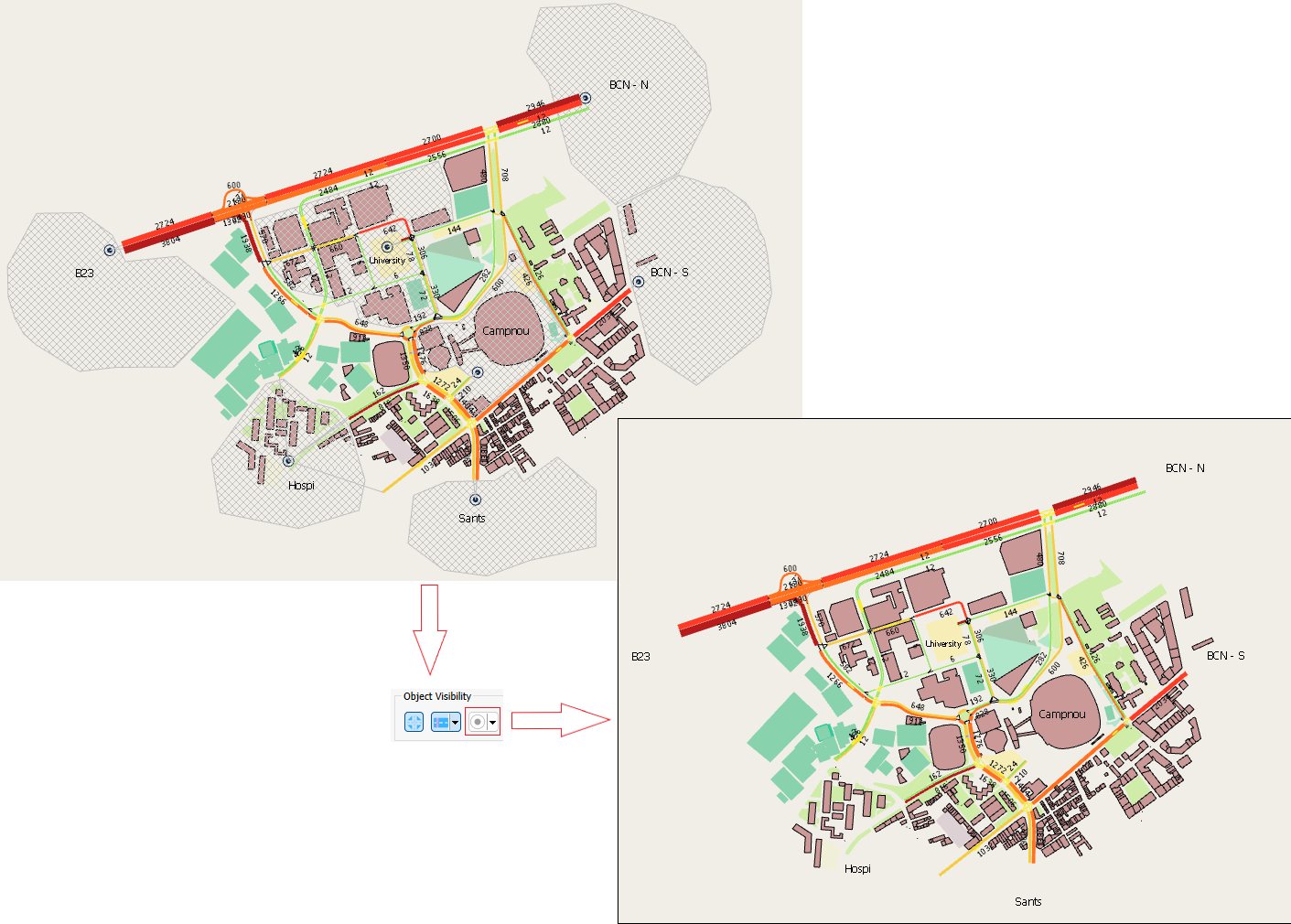

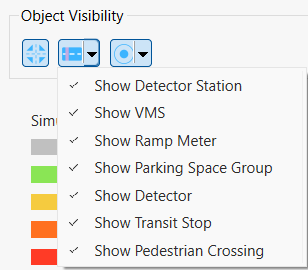

Em Object Visibility, há três ícones que permitem mostrar ou ocultar objetos na visualização da rede.

Para mostrar ou ocultar objetos na vista da rede:

1. Clique para mostrar ou ocultar todos os nós.

2. Clique na seta em para selecionar quais objetos você deseja mostrar e quais deseja ocultar.




3. Clique na seta para mostrar ou ocultar polígonos de centroides, pontos, suas conexões com paradas de transporte público ou suas conexões não relacionadas ao transporte público com seções viárias ou nós.




Usando esses ícones em combinação, você pode selecionar exatamente os elementos de uma rede que são relevantes para sua análise. A primeira captura de tela abaixo mostra os efeitos de ocultar centroides e suas conexões. A segunda captura de tela mostra uma seção após os detectores e uma parada de transporte público terem sido ocultados.

Se você quiser editar modos de visualização e estilos de visualização diretamente, poderá acessá-los pela janela Legend.

Para acessar modos de visualização e estilos de visualização a partir da janela Legenda:

1. Para abrir um estilo de visualização, clique na descrição do estilo de visualização (faixas de cores, por exemplo) na janela Legend. A caixa de diálogo View Style correspondente é aberta. Somente estilos de visualização configurados para serem exibidos na legenda no modo de visualização aparecerão na legenda e terão esse acesso direto.

2. Para abrir um modo de visualização, clique em . O diálogo Modo de Visualização relevante é aberto.

Exercício 5. Uso de Modos de Visualização e Estilos (II) – Velocidade do Veículo¶

Neste exercício, criaremos um modo de visualização que atribui cores aos veículos de acordo com sua velocidade atual.

Para criar um novo modo de visualização:

1. Na pasta Project, clique com o botão direito em Projeto > Novo > Análise de Dados > Modo de Visualização.

2. Clique com o botão direito nele e renomeie-o Velocidade do Veículo.

3. Abra o novo modo de vista e oculte os centroides.




4. Clique Adicionar novo estilo. Uma nova caixa de diálogo View Style é exibida. Nomeie-a Velocidade do Veículo - Cor.

5. Para Objetos do tipo, selecione Veículo de Simulação.

6. Para Estilo, selecione Cor.

7. Para Atributo, selecione Current Speed.

8. Clique Novo, defina o intervalo de 0.00 a 20.00 e clique em Novo mais três vezes.

9. Para cada faixa de cores, por sua vez, clique para destacá-la e então:

   i. Insira Intervalo valores para corresponder à captura de tela abaixo.

   ii. Em Editor de Símbolos, clique em Cor e escolha uma cor para o intervalo na paleta. Use a captura de tela como guia.




10. Clique OK.

11. Selecione Velocidade do Veículo como o modo de visualização atual. Ele deve ficar semelhante à captura de tela abaixo. Talvez seja necessário reiniciar a simulação, pois este modo de visualização se aplica durante a execução da simulação com animação.

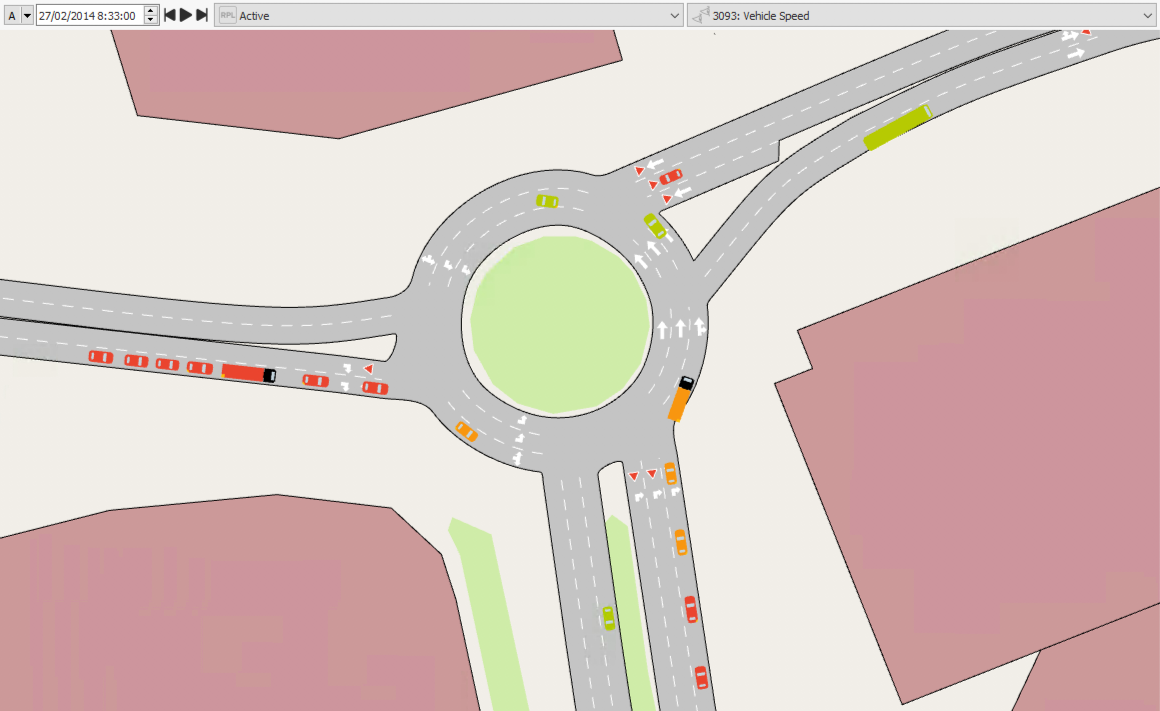

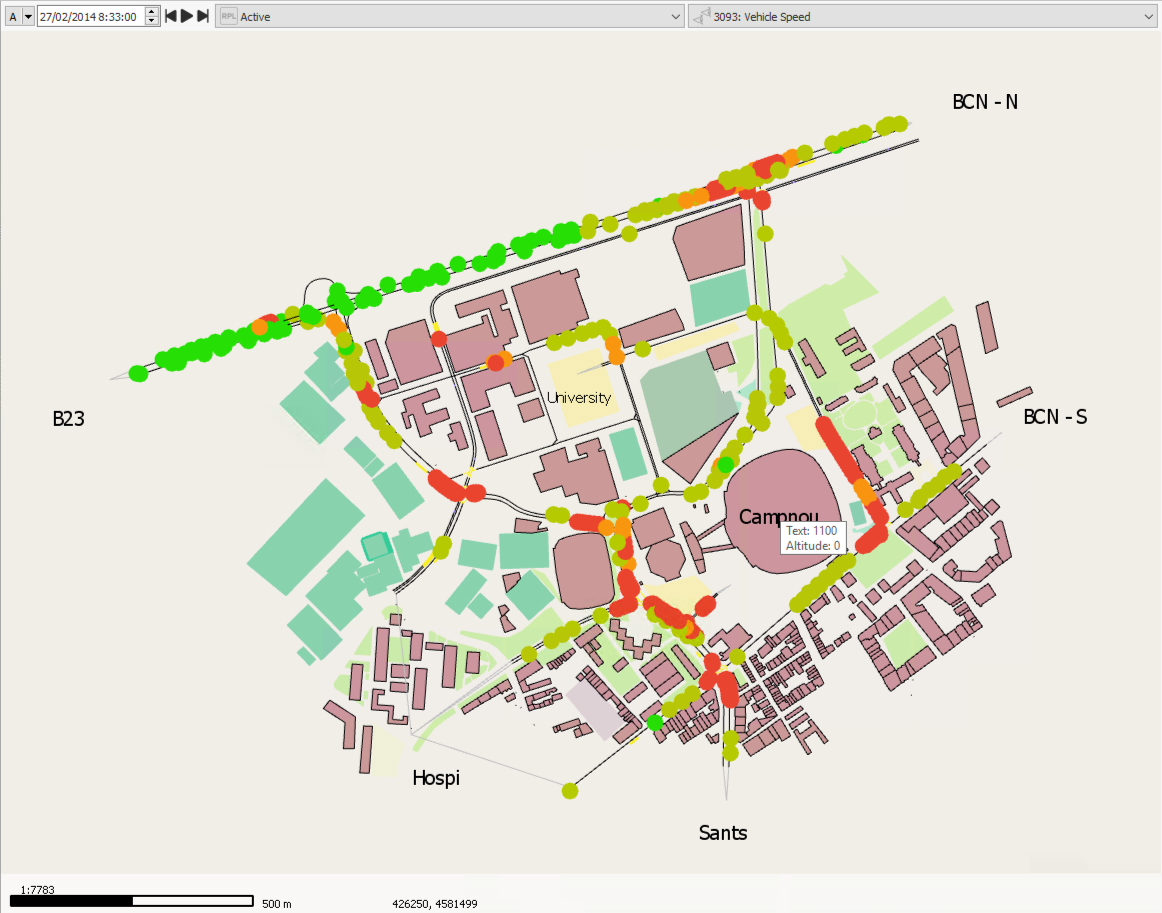

Isto fica bom na escala atual, mas, se reduzirmos o zoom para 1:4000 ou mais, torna-se difícil ver os veículos individualmente.

Para corrigir isso, podemos criar um segundo estilo de vista que mostre os veículos como pontos a partir de 1:4000 e acima.

Para criar o segundo estilo de visualização:

1. Abra o Velocidade do Veículo modo de visualização.

2. Clique Adicionar novo estilo para criar o segundo estilo de visualização. Uma nova caixa de diálogo View Style é exibida. Renomeie-a para Velocidade do Veículo - Pontual.

3. Para Objetos do tipo, selecione Veículo de Simulação.

4. Para Estilo, selecione Spot.

5. Para Atributo, selecione ID.

6. Clique Novo para adicionar um símbolo à caixa de diálogo (isso visualizará o estilo Spot).

7. Clique no Símbolo célula para destacá-la e para Intervalo enter 0.00–inf.

8. Em Symbol Editor, defina as seguintes entradas:

   i. Para Tipo de ponto, selecione Círculo.

   ii. Para Tamanho, insira 8.

   iii. Para Cor, selecione Usar Cor do Objeto.




9. Clique na Condições aba.

10. Marque o Escala caixa e defina os dois Entre valores para 4000 e depois 99999999. Isso significa que o estilo só será ativado quando a escala estiver entre 1:4000 e 1:99999999.




Dependendo do nível de zoom na vista 2D, o primeiro estilo de visualização ou tanto o primeiro quanto o segundo serão exibidos automaticamente. A captura de tela abaixo mostra os tipos de pontos que configuramos para uso acima de 1:4000.

Exercício 6. Usando Modos de Visualização e Estilos (III) – Diagramas¶

O estilo Diagrama permite usar círculos, gráficos de pizza, histogramas, histogramas empilhados e estrelas para adicionar rótulos de valores às saídas visuais.

Vamos examinar o uso de diagramas com centroides e veículos de transporte público.

6.1 Centroids¶

Neste exercício, usaremos o estilo de diagrama para exibir o número de viagens origem/destino para cada um dos centroides.

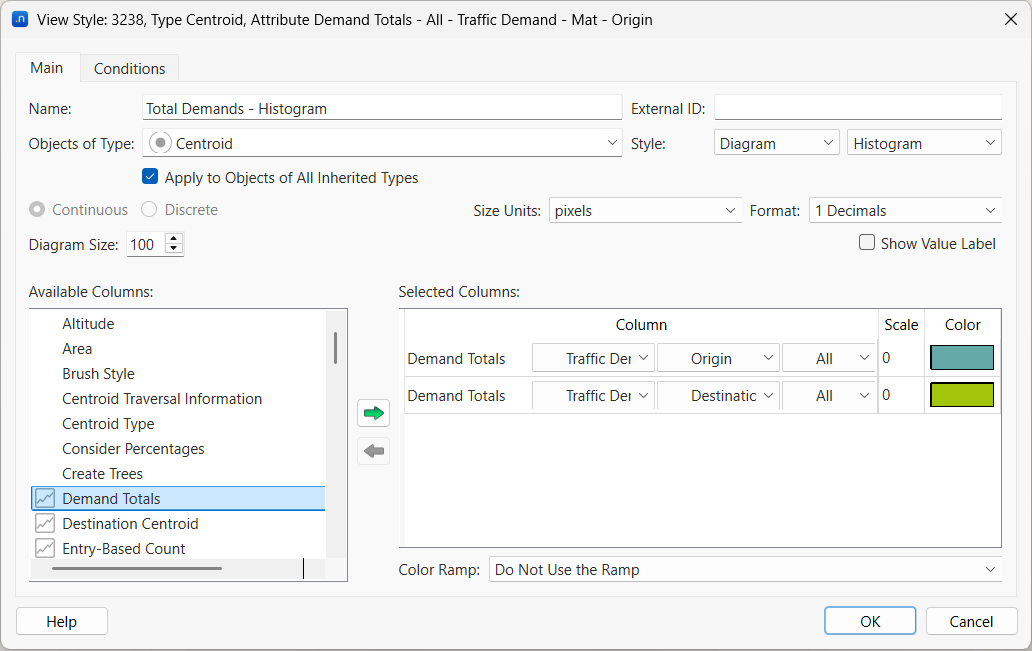

Para usar diagramas com centroides:

1. Na pasta do Projeto, clique com o botão direito em Modos de Visualização > Novo Modo de Visualização.

2. Clique com o botão direito no novo modo de visualização e renomeie-o Demandas totais.

3. Abra-o e clique Adicionar novo estilo. Renomeie-o para Demandas Totais - Histograma.

4. Para Objetos do tipo, selecione Centroide.

5. Para Estilo, selecione Diagrama e Histograma.

6. Para o Tamanho do Diagrama, escolha 100.

7. Na lista Colunas Disponíveis, selecione Totais de Demanda e clique na seta verde duas vezes para mover dois itens para a lista Selected Columns (um para origens e outro para destinos).

8. Para o primeiro item em Colunas Selecionadas, selecione Origem na lista suspensa.




9. Opcional: Para cada item, você pode clicar duas vezes no Cor célula e escolha cores diferentes na paleta.

10. Selecione o Demandas totais modo de visualização.

Os resultados devem se assemelhar à captura de tela a seguir.

Usando informações do Exercício 4, experimente alterar o tamanho do histograma, as cores, os rótulos e os atributos de centroide na lista Available Columns.

6.2 Veículos de Transporte Público¶

Para enfatizar o movimento dos veículos de transporte público em uma simulação, podemos visualizá-los como círculos com diâmetros relativos ao tamanho do tipo de veículo.

Para usar diagramas circulares com veículos:

1. Crie um novo modo de visualização e renomeie-o: Veículos de transporte público.

2. Clique Adicionar novo estilo. Uma nova caixa de diálogo Estilo de Visualização é exibida.

3. Para Objetos do tipo, selecione Simulation Transit Vehicle.

4. Para Estilo, selecione Diagram and Circles.

5. Para Tamanho do diagrama, insira 30 (pixels).

6. A partir do Colunas disponíveis listar, selecionar Comprimento e clique na seta verde para movê-lo para a Colunas Selecionadas lista.

7. A partir do Colunas Selecionadas lista, clique duas vezes no Escala célula da coluna Length e insira 12.

8. Opcional: Alterar Cor se necessário, clicando duas vezes na célula Color.




9. Clique OK.

10. Selecione o Veículos de transporte público modo de visualização.

Os resultados devem se assemelhar à captura de tela a seguir.

Para mostrar o ID e o nome da linha de transporte público para cada ônibus na rede, você pode adicionar um novo estilo de visualização ao modo de visualização:

1. Abra o Veículos de transporte público propriedades do modo de visualização.

2. Clique Adicionar novo estilo. Uma nova caixa de diálogo Estilo de Visualização é exibida.

3. Para Objetos do tipo, selecione Simulation Transit Vehicle.

4. Para Estilo, selecione Atributo.

5. Para Atributo, selecione Transit Line.

6. Para Tamanho do rótulo, insira 15 (pixels).




Os resultados devem se assemelhar à captura de tela a seguir.

Exercício 7. Adição de Rótulos Dinâmicos de Atributos¶

Objetos em visualizações 2D podem receber rótulos dinâmicos para exibir atributos cujo valor muda durante uma simulação. Esses valores podem ser a velocidade média em uma seção ou a ocupação de um detector; as possibilidades são amplas.

Neste exercício, adicionaremos um rótulo dinâmico a um detector para exibir contagens de veículos variáveis.

Para adicionar um rótulo dinâmico:

1. Encontre o detector relevante no modelo e selecione-o clicando nele.

2. Clique com o botão direito no detector e selecione Rótulos Dinâmicos > Novo > Rótulo Dinâmico de Atributo. A caixa de diálogo do novo rótulo é exibida.

3. Para Atributo, selecione Count e Last Generated.

4. Marque a caixa Mostrar unidades.

5. Opcional: clique em Cor e escolha uma cor de unidade na paleta.




O texto do rótulo dinâmico aparecerá na vista 2D e mudará conforme os valores mudarem durante a simulação.

Para organizar a visualização, clique e arraste o rótulo para movê-lo para uma posição eficaz.

Se quiser fazer alterações em um rótulo, clique duas vezes diretamente nele para abrir sua caixa de diálogo.

Exercício 8. Adicionando Rótulos Dinâmicos do Analyzer¶

Para um nó, podemos executar uma análise de todos os seus movimentos de conversão e exibir os resultados em um rótulo dinâmico. Eles funcionam de maneira semelhante aos descritos no Exercício 7. Para este experimento, selecionaremos Contagem como a saída que queremos exibir.

Para adicionar um rótulo dinâmico do analisador:

1. Encontre o nó relevante no modelo e clique nele uma vez.

2. Clique com o botão direito no nó e selecione Dynamic Labels > New > Analyzer Dynamic Label. A caixa de diálogo do novo rótulo é exibida.

3. Para Atributo, selecione Entry-Based Count e Last Generated.




4. Clique OK.

Durante uma simulação, os resultados devem se assemelhar à captura de tela abaixo.

Experimente outros valores e parâmetros para este tipo de rótulo dinâmico.

Dica: desative outras camadas na janela Layers para tornar a visualização 2D e quaisquer rótulos mais claros.

Exercício 9. Visualizando Estatísticas de Centroide¶

Você pode visualizar as estatísticas dos centroides clicando duas vezes no centroide de seu interesse. Este exercício examina o centroide Sants e dois exemplos de estatísticas disponíveis: estatísticas de um único centroide e estatísticas sobre um par OD.

Para visualizar estatísticas de um único centroide:

1. Clique duas vezes no Sants centroide.

2. Clique na Séries Temporais aba.

3. Usando as etapas descritas no Exercício 3, adicione duas variáveis de série temporal com as mesmas unidades. Use as duas capturas de tela abaixo como guia.







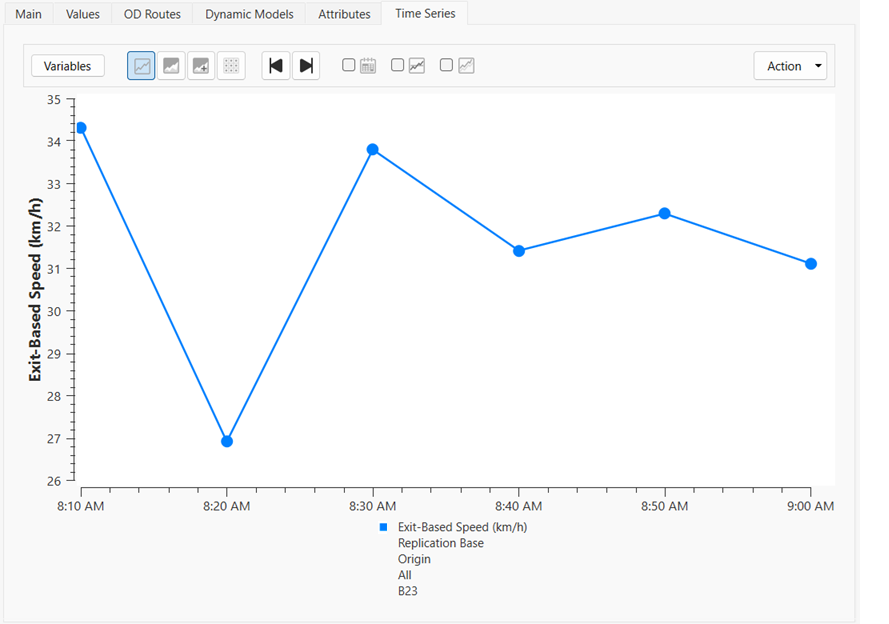

Agora veremos estatísticas de um par OD, especificamente a velocidade média dos veículos que viajaram do centroide Sants ao centroide B23 (mostrado abaixo). Mantenha a caixa de diálogo Centroid aberta na aba Time Series.

Para visualizar estatísticas de pares OD:

1. Clique Variáveis.

2. Para o Y eixo, selecione Velocidade, Base da replicação, Origem, Todos, e B23 (o centroide de destino).




3. Clique Gráfico para ver as estatísticas em forma de gráfico.




Exercício 10. Visualizando Estatísticas de Faixa¶

Neste exercício, visualizaremos as estatísticas de faixas individuais dentro de uma seção. Vamos nos concentrar na Seção 928, mostrada abaixo. Observe que a Faixa 1 é a faixa mais à esquerda de acordo com o sentido do tráfego.

Dica: Se necessário, use Find (Ctrl + F) para localizar a seção. Novamente, para este exercício, use os métodos abordados no Exercício 3 para adicionar variáveis.

Para visualizar estatísticas de faixas:

1. Clique duas vezes na Seção 928 e clique no Séries Temporais aba.

2. Clique Variáveis e adicione três variáveis (uma para cada faixa da seção).

3. Para cada variável, selecione Fluxo e uma faixa (Faixa 1, Faixa 2, Faixa 3).




4. Clique Gráfico para mostrar a estatística de cada faixa em forma de gráfico.




Exercício 11. Visualização de Estatísticas de Controle de Tráfego¶

Neste exercício, visualizaremos estatísticas de controle de tráfego: a porcentagem de tempo de vermelho/verde para sinais. Também criaremos um modo de visualização com diagramas de gráfico de pizza para visualizar as estatísticas enquanto a simulação é executada.

As informações semafóricas estão contidas nos movimentos de conversão de um nó porque as proporções de tempo semafórico vermelho e verde são específicas de cada movimento de conversão. Vamos nos concentrar no Node 2062.

Dica: Novamente, você pode usar Ctrl + F para encontrar o Nó 2062, se necessário.

Para visualizar dados de controle de tráfego como uma série temporal:

1. Clique duas vezes no Nó 2062 para abrir sua caixa de diálogo.

2. No Principal aba, selecione um movimento de conversão com semáforo (ele será destacado na visualização 2D) e clique em Editar Movimento de Conversão. Uma série de novas subabas é exibida.

3. Clique no Séries Temporais aba.

4. Clique Variáveis e adicione duas variáveis: Percentual de vermelho e Percentual de Verde. Estes somam 100%, portanto um gráfico de áreas empilhadas é um bom formato para os dados.

5. Clique Gráfico e clique em .

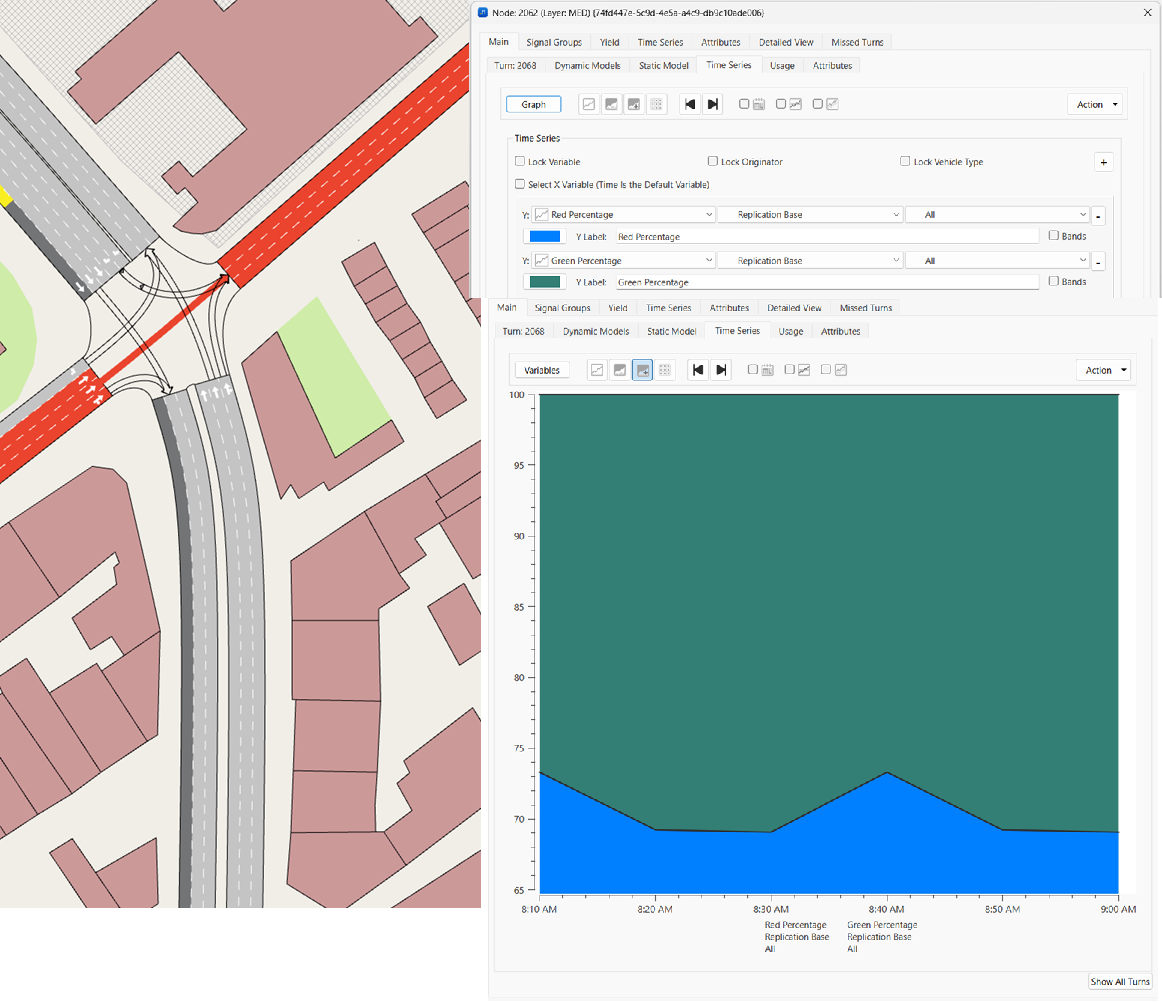

Os resultados devem se assemelhar à captura de tela abaixo (sobrepusemos as subabas Graph e Variable para fins de ilustração).

Podemos criar uma visualização semelhante na vista 2D usando um modo de vista.

Para criar um modo de visualização para exibir estatísticas de controle de tráfego:

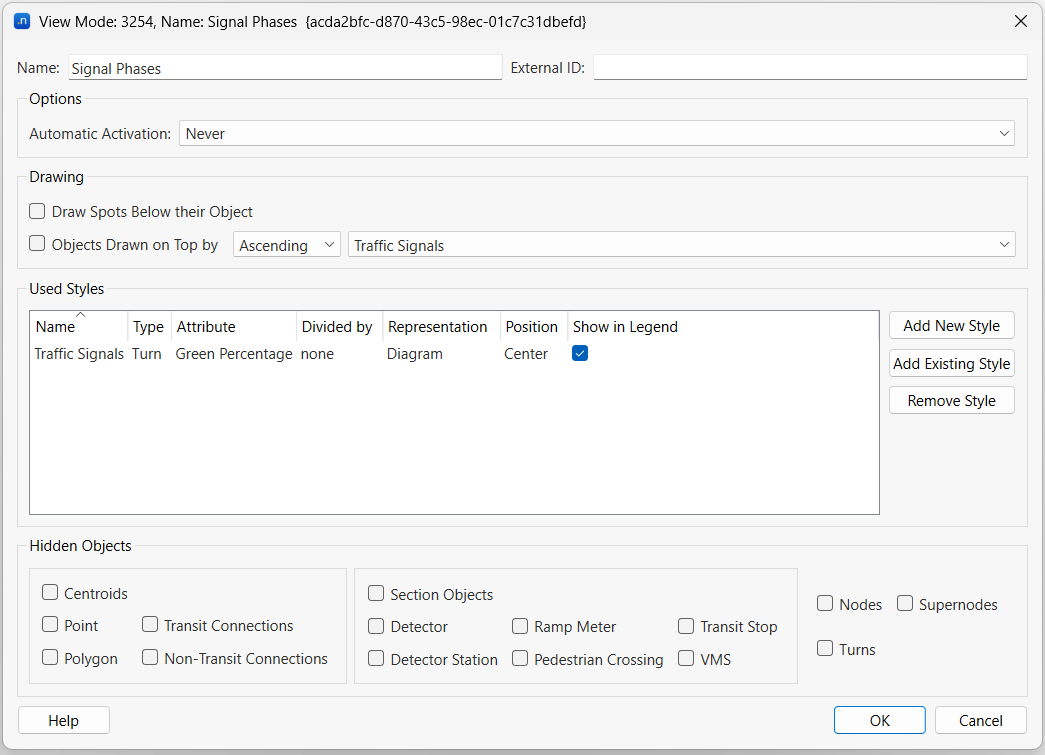

1. Na pasta do Projeto, clique com o botão direito em Modos de Visualização > Novo Modo de Visualização. Renomeie-o Fases semafóricas.

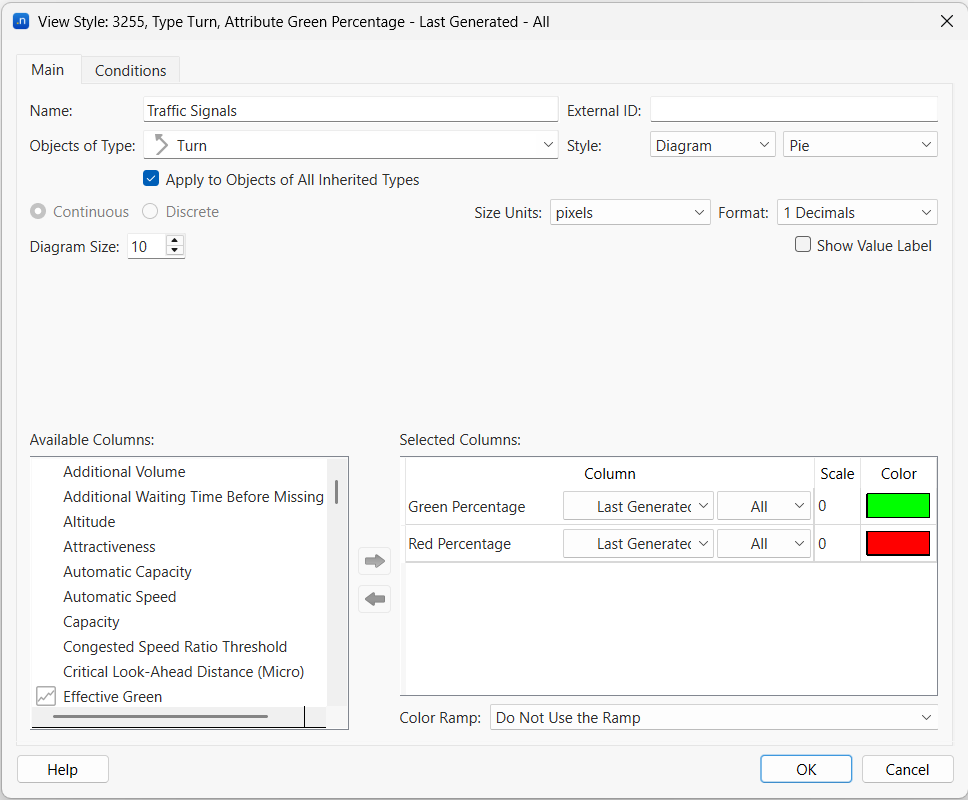

2. Clique Adicionar novo estilo. Uma nova caixa de diálogo Estilo de Visualização é exibida.

3. Renomear o estilo Semáforos.

4. Para Objetos do tipo, selecione Turn.

5. Para Estilo, selecione Diagrama e Pizza.

6. Na lista Colunas Disponíveis, selecione Percentual de Verde e clique na seta verde para movê-la para a lista Selected Column. Faça o mesmo para Percentual de vermelho.

7. Para cada porcentagem, clique duas vezes Cor e escolher verde e depois vermelho para corresponder aos semáforos.




8. Clique OK para retornar ao Fases semafóricas diálogo.




9. Clique OK para fechar.

10. Selecione o Fase semafórica modo de visualização.

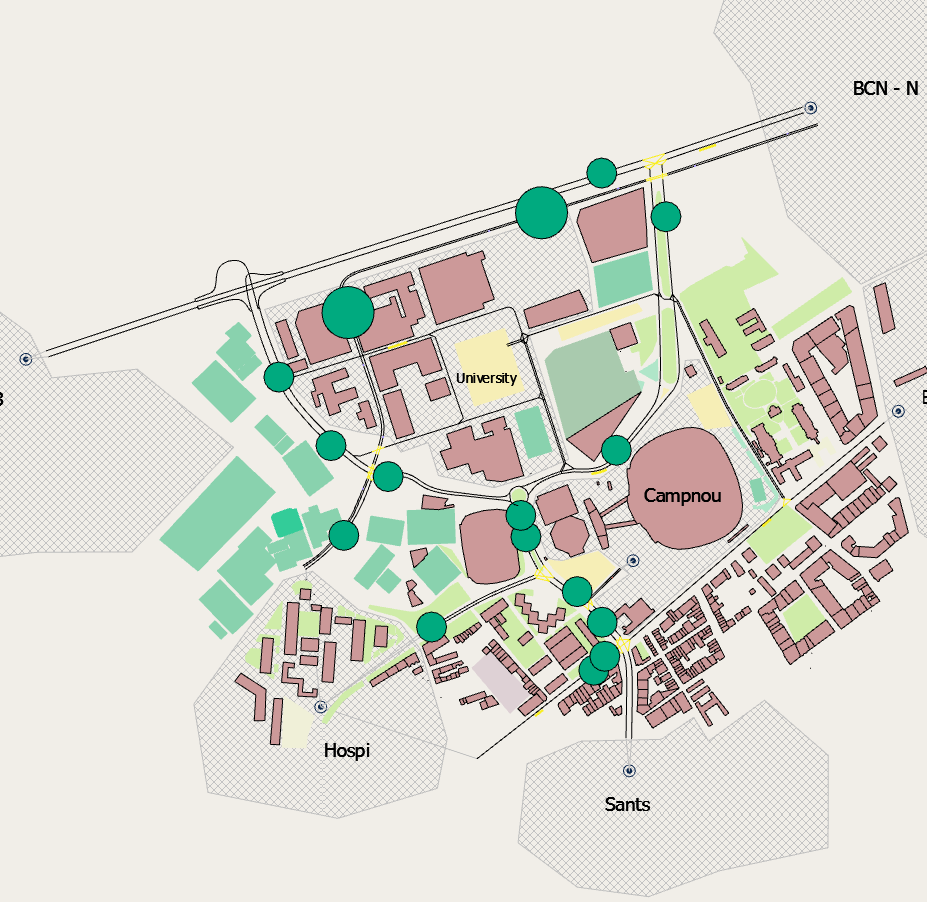

As fases semafóricas por movimento de conversão são exibidas na visualização 2D.

Exercício 12. Visualização de Estatísticas para Objetos Agrupados¶

Neste exercício, agruparemos objetos do mesmo tipo e coletaremos estatísticas para o grupo. Analisaremos viagens entre a zona central da rede e zonas externas criando dois agrupamentos de centroides: interior e exterior. Dessa forma, podemos analisar as viagens entre os dois agrupamentos em vez dos centroides individuais.

Para coletar estatísticas para objetos agrupados:

1. Na pasta do Projeto, clique com o botão direito em Data Analysis > New > Grouping Category.

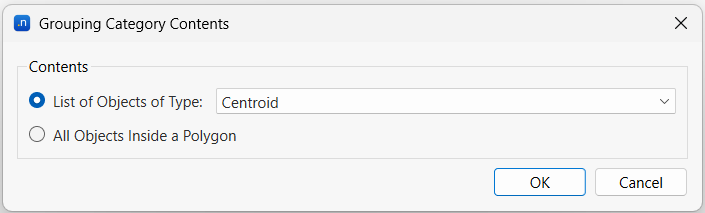

2. Na caixa de diálogo Grouping Category Contents, em List of Objects of Type, selecione Centroide e clique em OK.




3. Clique no novo objeto de categoria de agrupamento, pressione F2 e renomeie-o Agrupamento de Categoria de Centroides.

   Dica: Você pode encontrar o novo objeto Categoria de Agrupamento em Projeto > Análise de Dados > Categorias de Agrupamento pasta.

4. Para criar um agrupamento que contenha todos os centroides externos, clique com o botão direito em Grouping Centroids > New > New Grouping.

5. Abra o novo objeto de agrupamento e renomeie-o Externo

6. Na visualização 2D, selecione todos os centroides externos, conforme mostrado abaixo.




7. Clique OK.

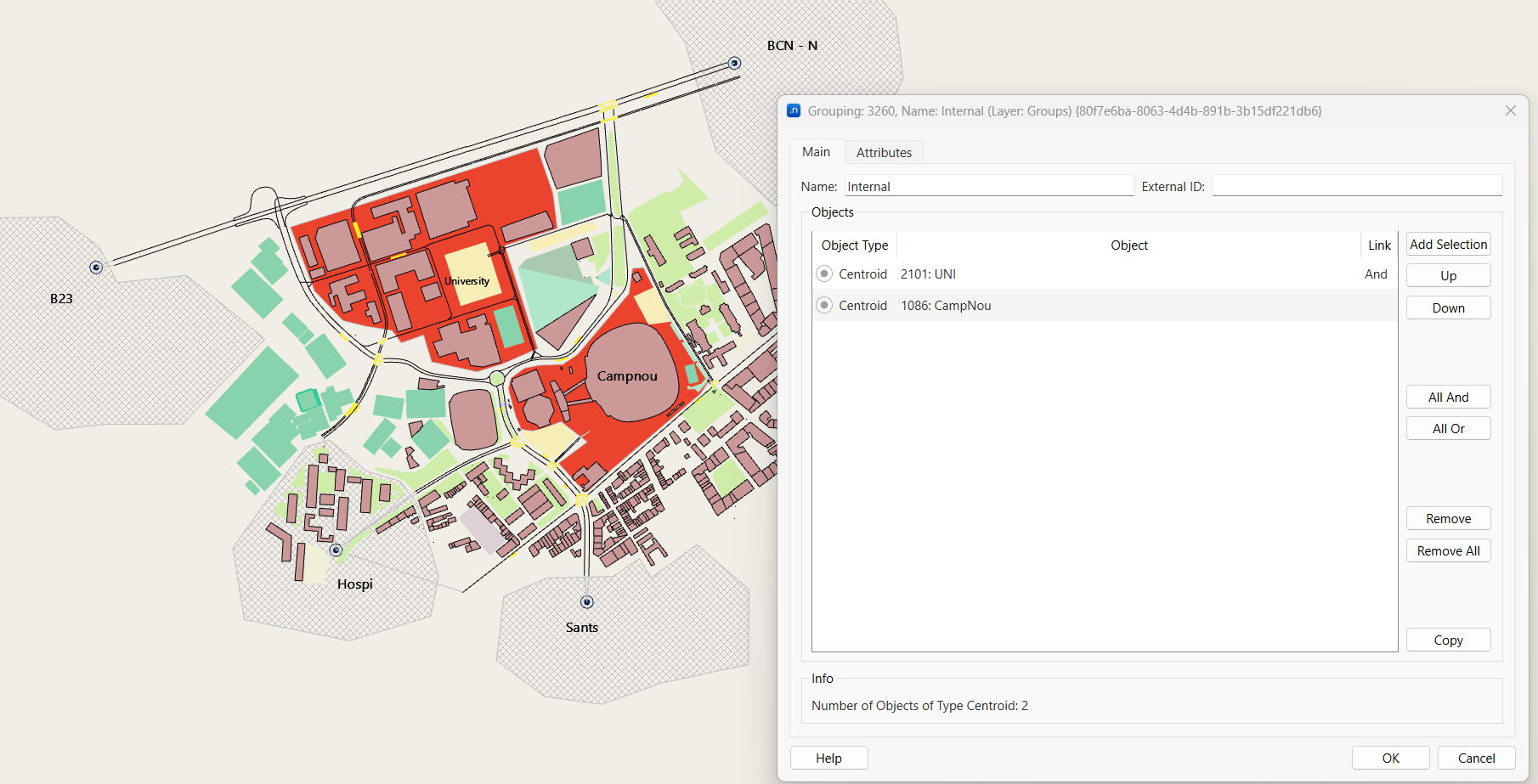

8. Repita as etapas 4–7 para um novo agrupamento de centroides internos. Renomeie-o Interno e adicione os dois centroides internos ao agrupamento.




9. Para coletar estatísticas para os agrupamentos, abra Base de Cenário Dinâmico e clique no Saídas a Gerar aba.

10. Clique na Estatísticas guia e marque a caixa Agrupamentos para coletar seus dados quando a simulação for executada novamente.




11. Clique com o botão direito Base da replicação > Executar simulação animada (Autorun) para gerar estatísticas.

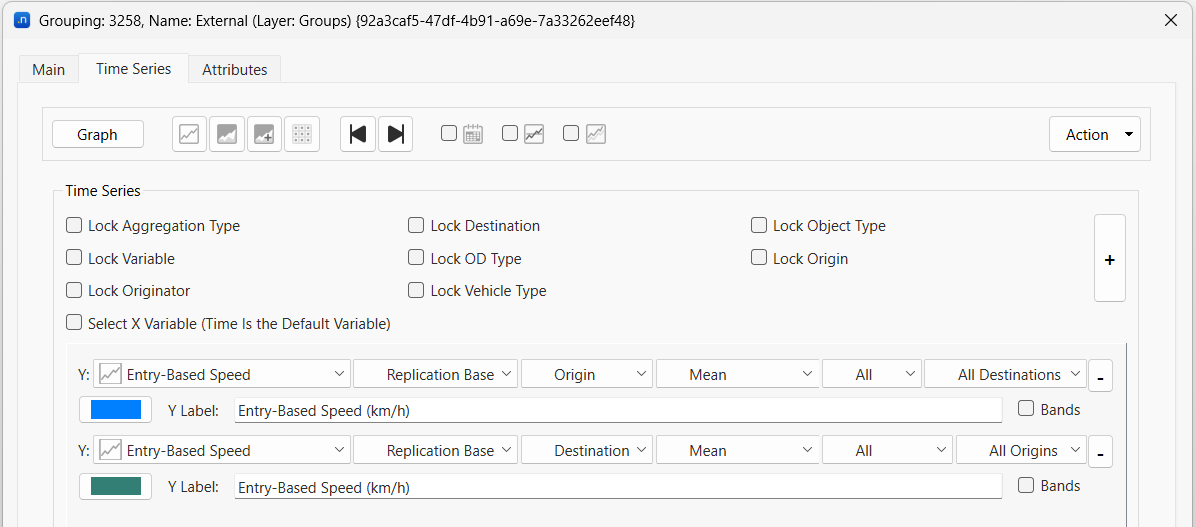

Para visualizar estatísticas para o Interno e Externo agrupamentos, clique nas suas abas Séries Temporais para definir variáveis e visualizar gráficos, como você fez com os objetos anteriores.

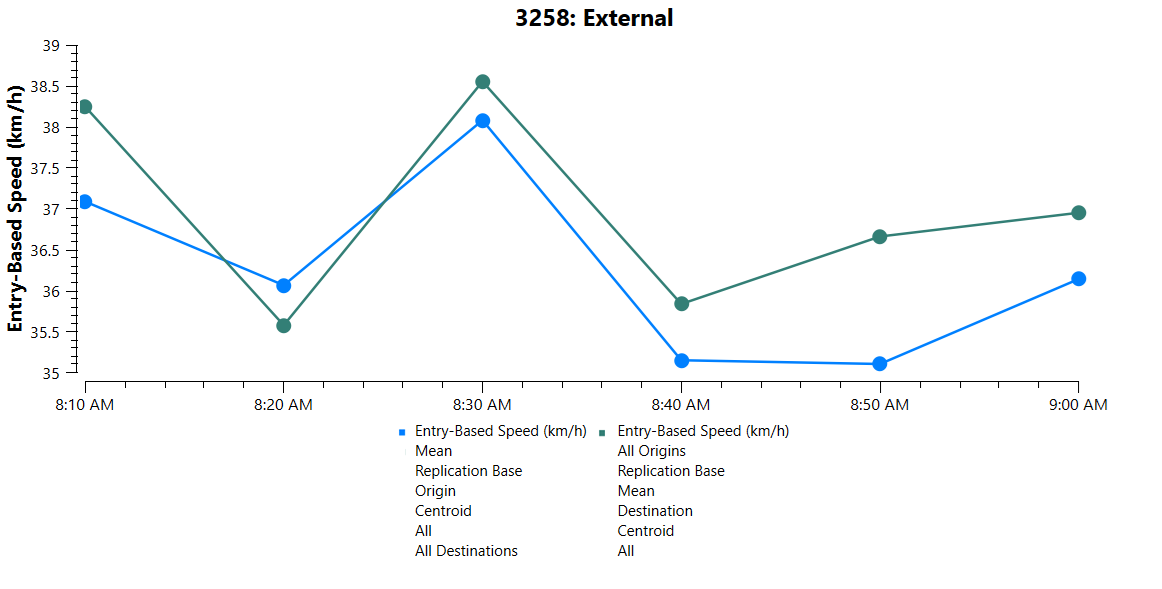

As próximas duas capturas de tela abaixo mostram a velocidade média baseada na entrada de todos os veículos com um centroide externo como origem ou destino.

Agora que temos estes agrupamentos, podemos usá-los para agregar as matrizes de demanda de tráfego.

Para agregar a demanda de tráfego:

1. Abra o objeto de demanda de tráfego e clique no Resumo aba.

2. A partir do Categoria de Agrupamento lista suspensa, selecione Agrupar Centroides.

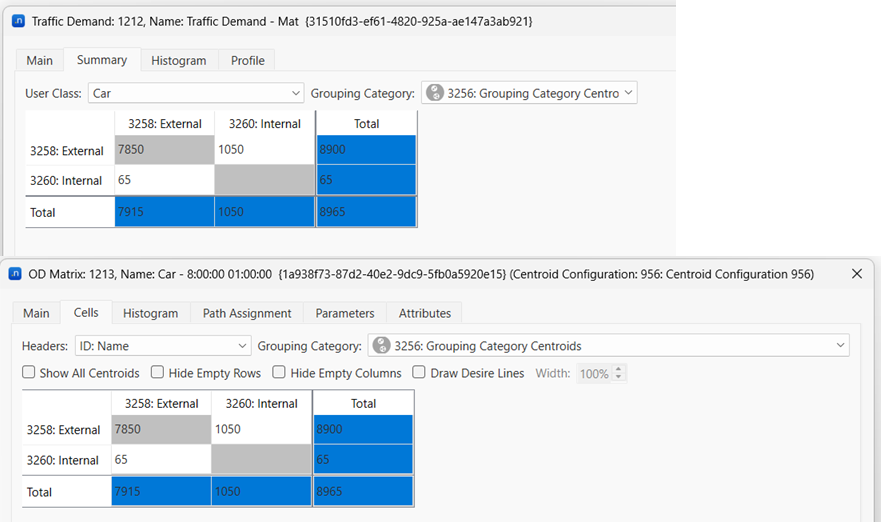

   Você também pode abrir um editor de matriz OD, clicar na Células guia e selecione o Categoria de Agrupamento. Ambas as opções são ilustradas abaixo.




Exercício 13. Comparação de Dados¶

A opção Data Comparison permite visualizar e comparar os resultados de duas simulações, mostrando as diferenças relativas e absolutas. Para ter dados para comparar, primeiro precisamos simular o cenário complementar na rede (Prioridade do cenário dinâmico).

Para comparar dados:

1. Em Cenários, clique com o botão direito Prioridade da Replicação > Executar Simulação em Lote. Observação: uma simulação em lote é o tipo de simulação mais rápido: ela não exibe animações e não pode ser pausada, apenas cancelada.




2. Na barra de menus principal, selecione Análise de Dados > Comparação de Dados para abrir a caixa de diálogo Data Comparison.

3. Na parte superior Referência campo, selecione Replication Base e no Comparado campo, selecione Prioridade de Replicação.

4. Na parte inferior Referência, selecione Delay Time, conforme mostrado abaixo.




5. Clique Comparar para ver os resultados.

   Na aba Results, os valores de tempo de atraso das seções são exibidos em uma tabela com as diferenças absolutas e relativas destacadas, conforme mostrado abaixo.




6. Opcional: Se quiser salvar esta comparação de dados, clique no Dados aba e, em seguida, clique Salvar.

   Uma nova pasta chamada Data Comparisons é adicionada a Data Analysis na pasta Project. Um novo modo de visualização também é criado para visualizar os resultados no modelo. Ele será prefixado com Comparação.

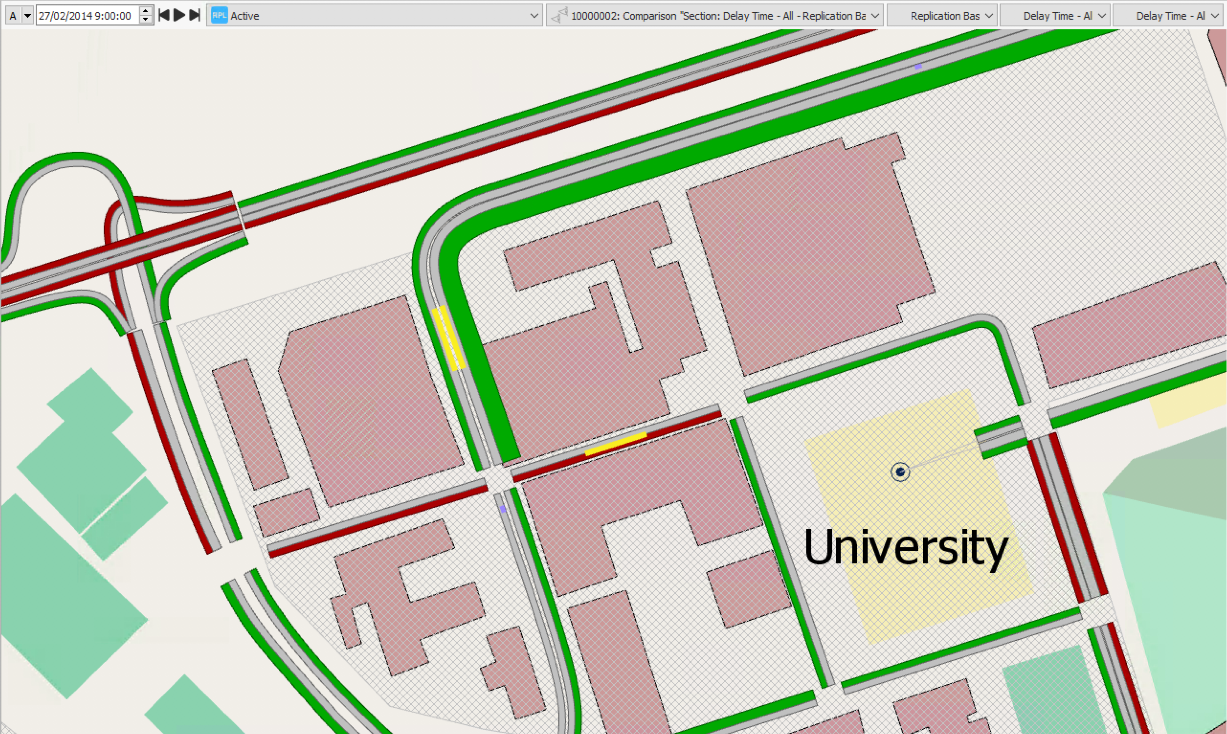

7. Opcional: Selecione o modo de visualização de comparação. Ele visualiza uma comparação seção por seção.

As seções marcadas em verde tiveram um tempo de atraso menor no experimento que inclui prioridade para bondes. As seções dos bondes estão marcadas em verde porque têm prioridade absoluta. Os pontos de acesso aos nós na visualização agora têm menos tempo de verde, o que significa tempos de atraso maiores. É por isso que estão marcados em vermelho.
