Visualização em tabela¶

O Aimsun Next fornece um método para acessar e modificar dados de objetos por meio de uma interface de tabela.

• Abra esta Visualização em Tabela selecionando Janela > Janelas > Visualização em Tabela.
• Você também pode clicar na visualização 2D e digitar a letra de atalho "t".

A Table View é exibida por padrão na parte inferior da visualização 2D. A captura de tela a seguir mostra a janela Table View ao lado da janela Log.

Você pode posicionar a janela e expandi-la horizontalmente conforme explicado aqui. Quando posicionada na parte inferior, você pode expandir a Table View verticalmente arrastando manualmente sua borda superior.

Usando a Visualização em Tabela¶

Em uma Table View regular, há quatro áreas principais de interação da esquerda para a direita na parte superior da tabela: Object Type, Show, Configuration e Action. Elas funcionam como menus suspensos. Você também pode encontrar o Caixa de seleção de resumo.

• Tipo de Objeto: Selecione qual tipo de objeto você deseja listar na Data View principal. Você pode começar a digitar no campo para evitar ou acelerar a rolagem. Por exemplo, digite "ce" para destacar Centroid, Centroid Configuration, etc.

• Mostrar: Refine quais objetos do tipo atualmente pré-selecionado devem ser exibidos na Data View a partir das seguintes opções.

  • Todos: Mostra todos os objetos do tipo atual que pertencem ao cenário/experimento ativo (considerando também as Configurações de Geometria e as Sobreposições de Atributos que pertencem ao cenário/experimento ativo). O cenário e o experimento ativos são mostrados no lado esquerdo do Barra de Ferramentas de Tarefas.
  • Selecionado na vista: Mostra os objetos do tipo atual que estão selecionados na vista 2D.
  • Visível: Mostra os objetos do tipo atual que estão atualmente visíveis na visualização 2D. Esta lista será atualizada quando você deslocar ou ampliar/reduzir a visualização 2D.
  • Filtrado: Define uma condição de filtragem para especificar quais objetos do tipo atual devem ser exibidos.
  • Filtrado e Selecionado na Visualização: Define uma condição para filtrar quais objetos do tipo atual que também estão selecionados na vista atual devem ser exibidos.

• Configuração: Seleciona uma configuração de Table View a ser usada.

• Ação: O menu suspenso Action contém as seguintes opções.
  • Visibilidade da coluna: Especifica quais colunas mostrar.
  • Salvar Configuração: Salva a configuração atual da Visualização de Tabela. A caixa de diálogo Salvar Configuração de Tabela permite inserir um nome para a configuração salva.
  • Excluir Configuração: Exclui Configurações de Visualização de Tabela salvas. A caixa de diálogo Excluir Configuração solicita que você escolha uma configuração a excluir.
  • Copiar: Copia dados da Data View ou da Summary View se a caixa Summary estiver marcada.
  • Selecionar na Vista: Seleciona na visualização 2D todos os objetos listados na visualização em tabela.

Visualização de Dados¶

A Data View é a parte principal da Table View. É uma tabela em que cada linha representa um objeto do tipo especificado e cada coluna representa uma propriedade do tipo.

Algumas colunas da Visualização de Dados são editáveis e outras podem não ser. Por exemplo, o número de Conexões que um Centroide possui não pode ser editado na tabela, mas o Estilo de Pincel de um Polígono pode ser editado.

Quando um valor é editável, clique duas vezes na célula apropriada para exibir um editor adequado para os dados. Pressione Enter ou selecione outra célula para aceitar as alterações.

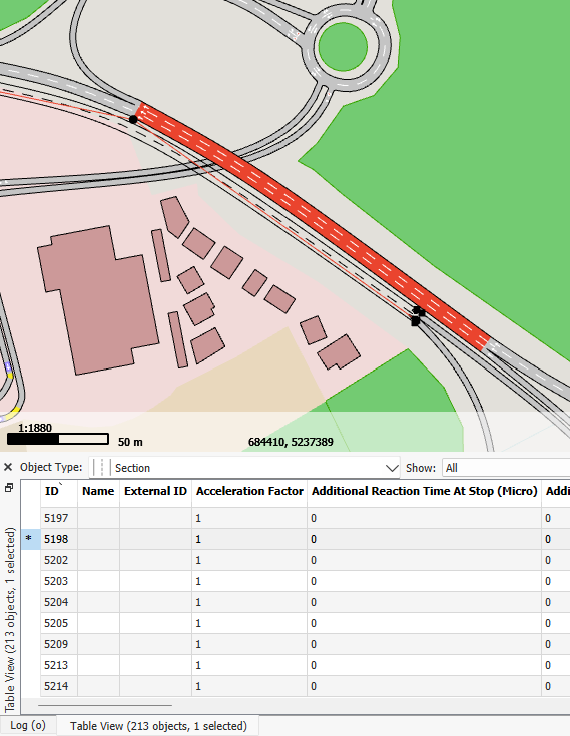

Quando você seleciona um objeto na Data View, a visualização 2D será centralizada no objeto e ele será destacado na visualização 2D se for um objeto visualizável. Além disso, a linha na Table View será colorida em cinza e marcada com um asterisco na coluna mais à esquerda, mesmo que você clique fora da visualização de tabela.

Visualização resumida¶

O Visualização resumida mostra os dados que são comuns a todos os objetos atualmente listados na Data View. Marque a Resumo caixa para ativá-la. Ela aparece como uma linha na parte mais inferior da Table View.

Há uma boa chance de que nem todas as células contenham dados, porque alguns dados não serão comuns a todos os objetos. A captura de tela abaixo mostra uma seção da tabela com a linha Resumo na parte inferior.

Alterar o valor de uma célula na Summary View altera esse valor para todos os objetos atualmente listados na Data View.

Filtragem¶

Table View fornece opções de filtragem para ajustar e restringir os objetos listados em Data View. A filtragem funciona com atributos específicos do Object Type atualmente especificado. Há sete métodos de filtragem diferentes para um atributo, conforme listado.

• = O valor do atributo deve ser igual ao valor fornecido.
• ≠ O valor do atributo deve ser diferente do valor fornecido.
• > O valor do atributo deve ser maior que o valor fornecido.
• < O valor do atributo deve ser menor que o valor fornecido.
• ˜ O valor encontrado deve corresponder à expressão regular fornecida.
• [] Isto é um intervalo e um segundo campo aparece. O valor do atributo deve estar dentro do intervalo entre os dois valores.
• Todos Todos os tipos de valor são aceitos.

Os filtros podem ser combinados com um lógico AND ou OR operação. Selecione a opção None para indicar que esta é a última cláusula de filtragem.

Visibilidade da coluna¶

Tipos de Objeto frequentemente têm muitos atributos e, às vezes, é mais útil mostrar um conjunto reduzido deles.

1. Selecione Ação > Visibilidade das Colunas para escolher quais mostrar e quais ocultar. A caixa de diálogo Visibilidade das Colunas é exibida

1. Selecionar itens em Colunas Visíveis e mova-os para Colunas Ocultas usando as setas de seleção (vermelha para mover para a direita, verde para mover para a esquerda; setas duplas movem todos os itens para a direita ou para a esquerda).
2. Clique OK.

Colunas de Séries Temporais¶

Após executar uma simulação, ou qualquer um dos processos que geram saídas, um conjunto de atributos fica disponível para objetos que podem gerar dados de séries temporais. Inicialmente, estes são colunas ocultas, mas você pode movê-los para Visible Columns conforme descrito em Visibilidade da coluna.

Os dados nessas colunas mostram os valores dos atributos que correspondem ao intervalo de tempo selecionado no widget de seleção de tempo da janela principal de visualização. Avance e retroceda pelos dados de séries temporais selecionando o intervalo de tempo usando este widget.

Configurações¶

Configurações são consultas predefinidas para a Table View. Uma configuração salva armazena:

• Tipo de Objeto
• Colunas visíveis
• Modo de exibição
• Opções de filtragem

Você pode salvar e excluir Configurações usando opções no menu Action. Altere a configuração atual selecionando uma das opções na lista suspensa Configurations.

Observe que as Configurações são salvas como uma preferência do usuário em C:/Users/your_username/AppData/Roaming/Aimsun/Aimsun Next/aimsun_next_version_number/shared/tableviewconfigurations. Isso implica que, se você quiser atualizar seu modelo para uma versão mais nova e quiser manter suas configurações de visualização de tabela previamente definidas, será necessário mover o conteúdo desta pasta para a pasta correspondente da nova versão.
