Edição de Configuração de Geometria¶

Configurações de Geometria são usadas por static e dinâmico cenários para criar uma visão alternativa de uma rede de tráfego. Por exemplo, eles poderiam ser usados para codificar um possível novo centro comercial, incluindo novos acessos e modificações no entorno, e para testar dois cenários diferentes: um com e outro sem esse centro comercial.

Eles são implementados como uma lista de objetos que são presente apenas e uma lista de objetos que são não presente quando uma configuração específica está ativa.

Uma configuração está ativa quando está atribuída a um cenário e um de seus experimentos está ativo na visualização atual. Ao executar um experimento, o Aimsun Next criará uma nova rede de tráfego para passar ao modelo executor (micro, meso, híbrido, macro ...) usando apenas a geometria relevante e presente.

Nota: Nesses casos, os objetos não são realmente excluídos de um documento do Aimsun; eles simplesmente não são considerados durante simulações, alocações e ajustes etc.

Um cenário pode ter mais de uma configuração de geometria ativa ao mesmo tempo. Isso permite testar combinações de modificações individuais. Por exemplo, dada esta lista de opções possíveis:

• um novo centro comercial com um novo traçado viário local
• alterações em um corredor que se aproxima do novo centro
• mudanças em uma interseção movimentada adjacente ao novo centro

você pode criar vários cenários:

• cenário base sem o centro comercial ou quaisquer outras alterações
• outro cenário com o centro comercial e sem alterações
• outro com o centro comercial e as mudanças no corredor
• outro com o centro comercial e as mudanças na interseção
• por fim, um cenário com o centro comercial e alterações tanto no corredor quanto na interseção.

Você pode então estudar o impacto do novo centro e os benefícios das mudanças de infraestrutura propostas.

As configurações de geometria são fornecidas pelo Aimsun Next para manter todos os dados em um único documento e fornecer um mecanismo para incluí-los em cenários de acordo com as opções em teste.

Criação de uma nova Configuração de Geometria¶

As configurações de geometria são arquivadas na pasta Infrastructure da janela Project.

Para criar uma nova configuração de geometria, selecione Projeto > Novo > Infraestrutura > Configuração de Geometria.

Na janela Project, você também pode clicar com o botão direito Infraestrutura > Novo > Configuração de Geometria.

Editor de Configuração de Geometria¶

A aba Main tem duas subabas: uma lista os objetos que são Existent Only Here na configuração de geometria (sendo os novos objetos a serem adicionados à configuração base); a outra lista os objetos que são Nonexistent Here na configuração de geometria (sendo os objetos base que serão substituídos).

Use o Filtro campo para reduzir o número de objetos exibidos por Tipo de Objeto.

Clique em qualquer objeto gráfico na visualização 2D para adicioná-lo à lista de objetos na subaba ativa.

Clique em um objeto que já esteja na lista para removê-lo.

Para ver ambos os tipos de objeto na visualização 2D, marque a caixa rotulada Mostrar Objetos Inexistentes durante a Edição. Objetos existentes somente aqui serão marcados em vermelho, objetos inexistentes aqui serão marcados em laranja (usando esta rampa de cores).

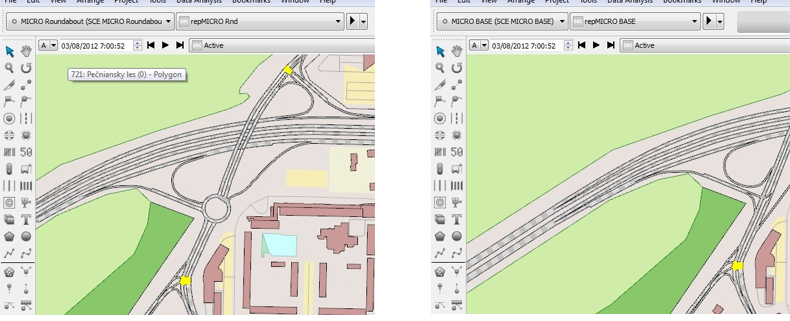

Ao editar uma configuração de geometria, certifique-se de selecionar o experimento relevante na visualização 2D para que você possa ver o impacto visual da configuração. Para que um experimento seja relevante, você deve selecionar a configuração de geometria na aba Principal da caixa de diálogo do cenário pai.

Você pode ter mais de uma configuração de geometria, portanto selecione quantas configurações forem necessárias para torná-las ativas para os experimentos.

Nota sobre o uso de configurações de geometria com conexões de centroide¶

Se as seções alteradas em uma Configuração de Geometria estiverem conectadas a um Centroide, então a alocação das chegadas de veículos às seções deve ser definida para atender a todas as Configurações de Geometria. Consulte o Editor de Centroide para orientação.

Usando ações de alteração de rota de transporte coletivo com configurações de geometria¶

Às vezes, uma configuração de geometria pode interromper ou 'quebrar' uma linha de transporte público estabelecida na rede base. Ao executar um experimento usando a nova configuração, isso gerará avisos na janela Log.

Vamos tomar a Transit Line 2255 como exemplo. Nas capturas de tela abaixo, a linha de transporte público na configuração original é interrompida pela nova rotatória.

Se você executar o experimento com a nova configuração, avisos serão gerados para a Linha de Transporte Público 2255 (e outras linhas, se também forem afetadas). -Preciso atualizar as próximas duas capturas de tela para dizer Transit, não PT...

Nesses casos, as linhas de transporte coletivo são ignoradas. No entanto, se o modelo contiver uma ação de mudança de rota de transporte coletivo que “repare” a linha interrompida, o simulador usará a ação para corrigir a linha e incluí-la na simulação. Novamente, a janela Log exibirá os detalhes:

Neste caso, Transit Route Change 2609 corrige a linha interrompida, conforme mostrado abaixo.

Para obter instruções sobre como criar uma ação de alteração de rota de transporte público, consulte Alteração de Rota de Transporte Público.
